Загальний SOAP HTTP-конектор: SOAP http connector

1. Загальна інформація

Конектор можна використати для інтеграції з будь-яким SOAP-сервісом. Не є делегатом.

Розширення SOAP http connector — інтеграційний конектор для виклику зовнішнього SOAP-сервісу, який налаштовується за допомогою шаблону SOAP http connector (soapHttpConnector.json).

2. Налаштування конектора

Конектор конфігурується за допомогою спеціального шаблону-розширення для сервісної (системної) задачі бізнес-процесу.

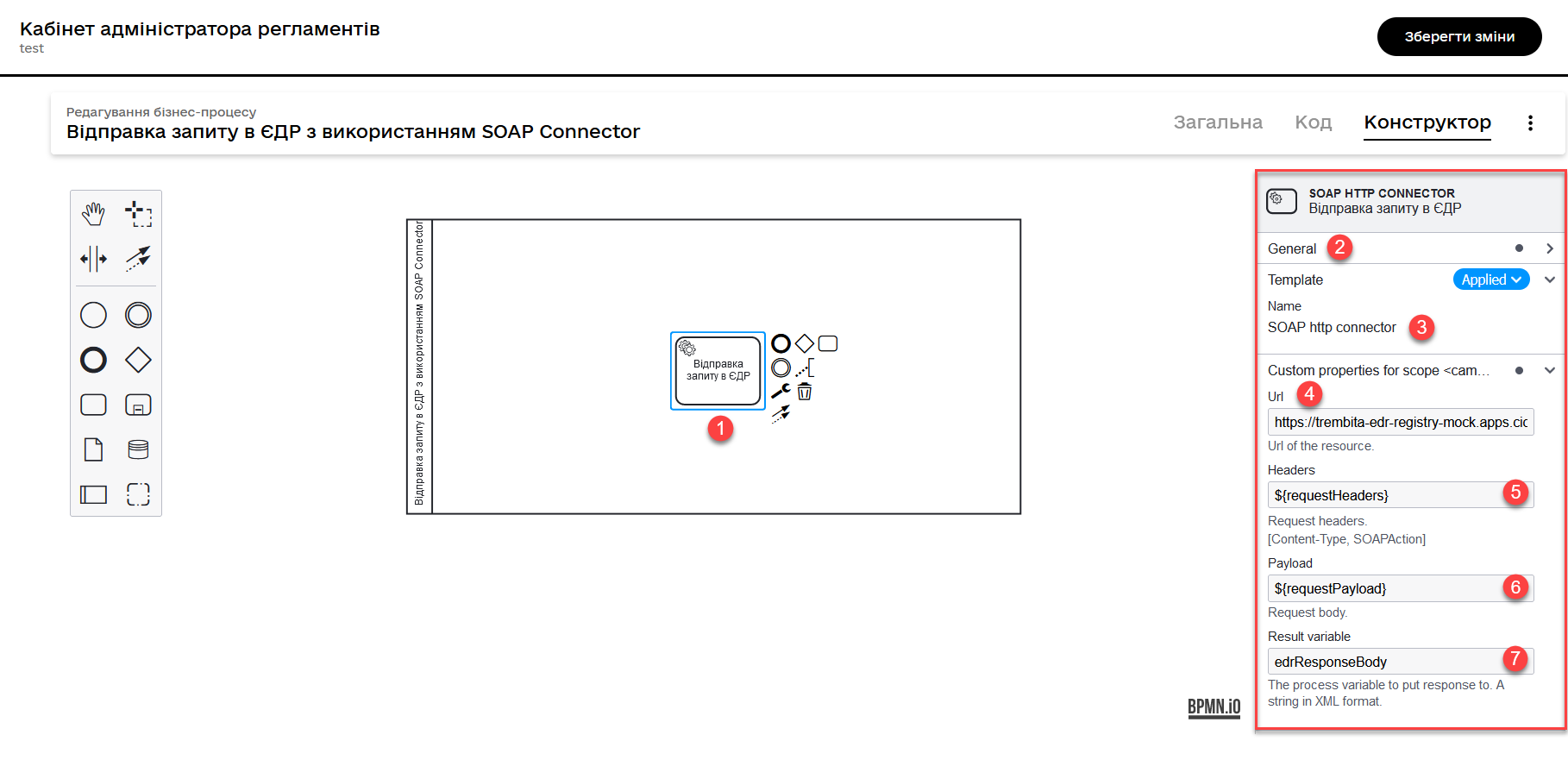

  1. Створіть Service Task (Сервісну задачу).

  2. На панелі справа натисніть Select, оберіть та налаштуйте шаблон SOAP http connector зі списку:

    • У полі Name вкажіть назву задачі. Наприклад, Пошук інформації за суб’єктом в ЄДР.

    • У полі Url вкажіть адресу ресурсу (повний шлях до ендпоінту). Наприклад, https://trembita-edr-registry-mock.apps.envone.dev.registry.eua.gov.ua/mockEDRService.

    • У полі Headers вкажіть заголовки запита. Наприклад, ${requestHeaders}.

    • У полі Payload вкажіть тіло запита. Наприклад, ${requestPayload}.

    • У полі Result variable вкажіть змінну, до якої необхідно записати відповідь від сервісу. Наприклад, edrResponseBody.

    soap http 1

Приклад 1. Відповідь від API згідно з контрактом для сервісу ЄДР
<soap11env:Envelope xmlns:soap11env="http://schemas.xmlsoap.org/soap/envelope/" xmlns:tns="http://nais.gov.ua/api/sevdeir/EDR" xmlns:xroad="http://x-road.eu/xsd/xroad.xsd" xmlns:id="http://x-road.eu/xsd/identifiers">
   <soap11env:Header>
        ...
   </soap11env:Header>
   <soap11env:Body>
      <tns:SearchSubjectsResponse>
         <tns:SubjectList>
            <tns:SubjectInfo>
               <tns:state>1</tns:state>
               <tns:state_text>зареєстровано</tns:state_text>
               <tns:name>Сидоренко Василь Леонідович</tns:name>
               <tns:url>http://zqedr-api.nais.gov.ua/1.0/subjects/2222</tns:url>
               <tns:code>2222</tns:code>
               <tns:id>2222</tns:id>
            </tns:SubjectInfo>
         </tns:SubjectList>
      </tns:SearchSubjectsResponse>
   </soap11env:Body>
</soap11env:Envelope>
Сервіс повертає відповідь у вигляді рядка, тобто об’єкта типу String у форматі XML. Надалі ви можете використати цю відповідь у скрипті для виводу даних на UI-форму.

3. Використання у бізнес-процесі на прикладі надсилання запита до сервісу ЄДР

Розглянемо приклад використання розробленого інтеграційного конектора у бізнес-процесі, який має взаємодію із SOAP-сервісом ЄДР (тут — виконує пошук інформації про посадову особу за кодом ЄДРПОУ (атрибутом edrpou)).

Скористайтеся референтними прикладами бізнес-процесу та UI-форм для кращого розуміння деталей моделювання:

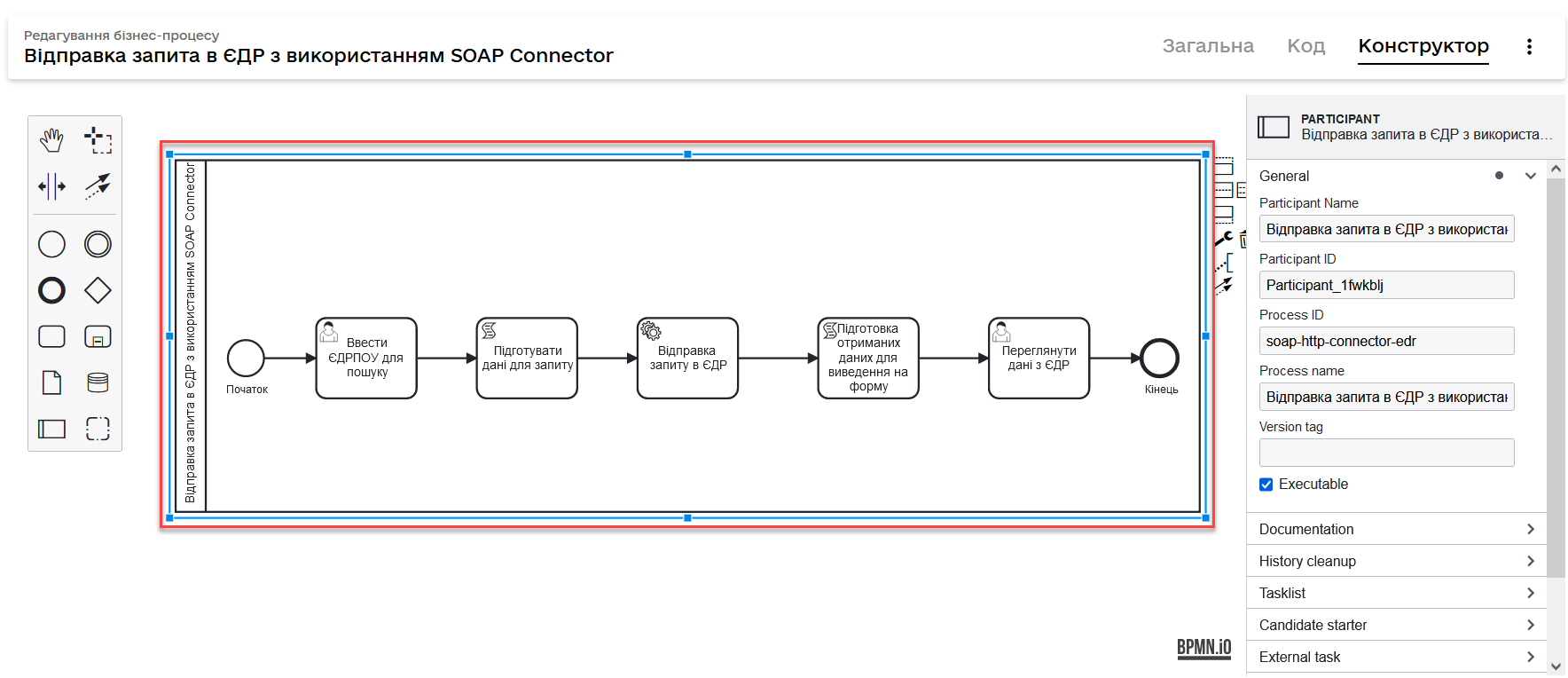

  1. Створіть бізнес-процес і додайте пул до панелі моделювання.

    soap http 2

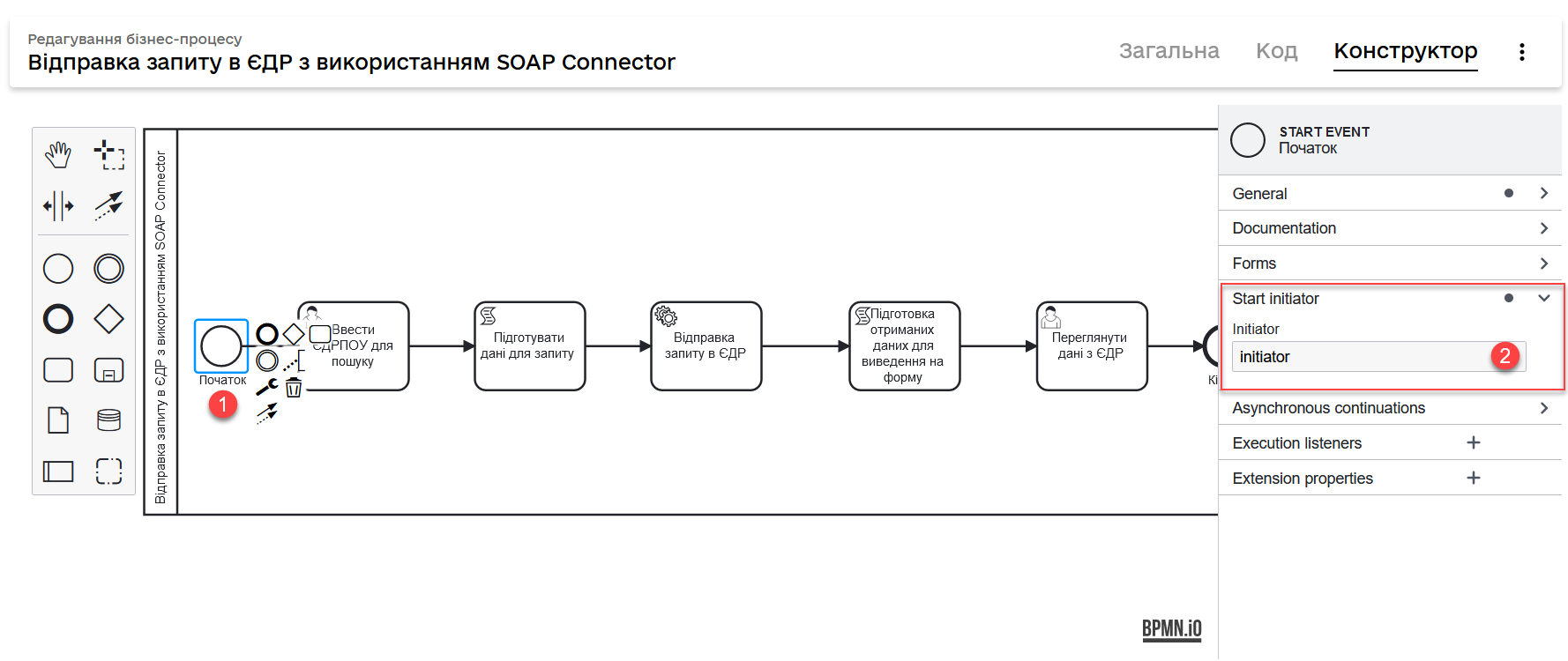

  2. Створіть стартову задачу для ініціювання процесу.

    Для того, щоб використовувати змінну initiator у бізнес-процесі, необхідно визначити її на стартовій події як initiator у полі Start initiator.

    soap http 2 1

3.1. Користувацька задача введення даних для пошуку в іншому реєстрі

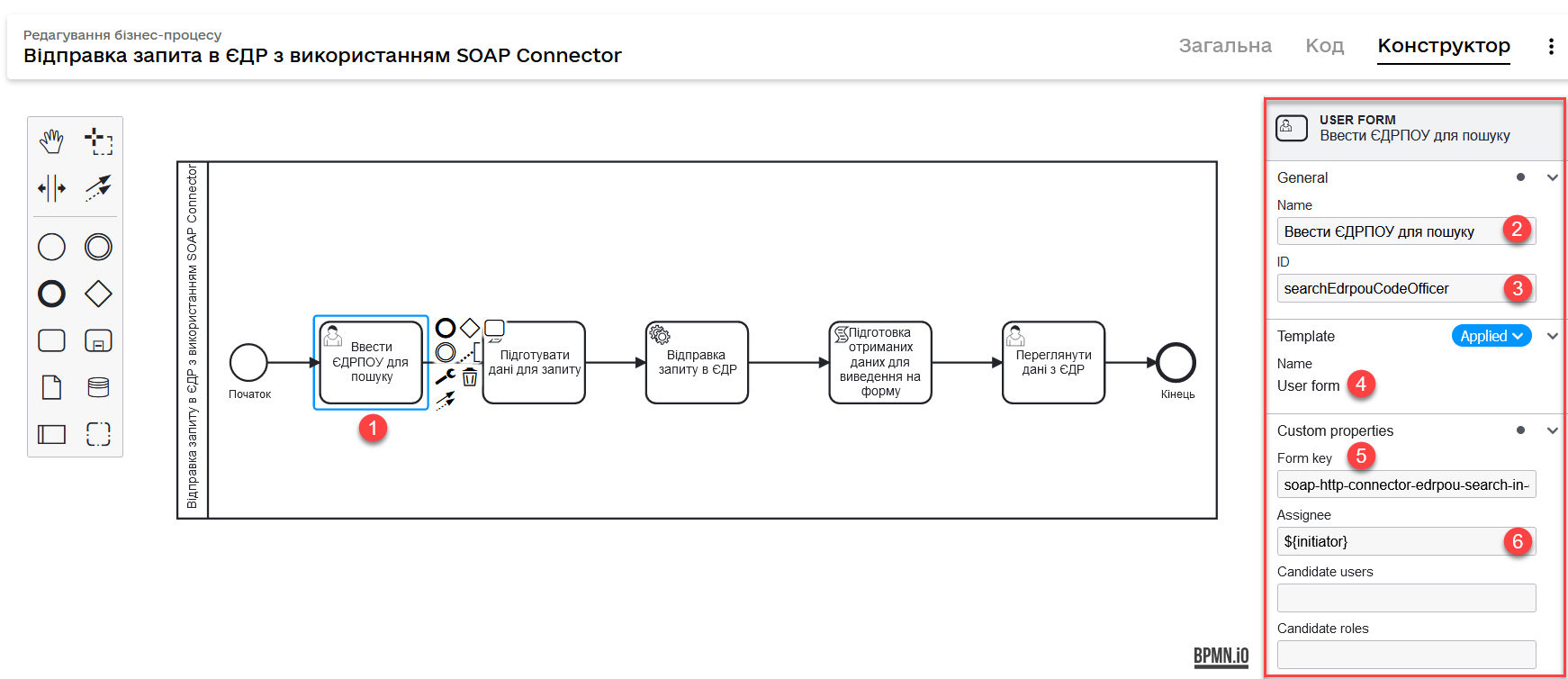

Далі змоделюйте користувацьку задачу (User Task), оберіть шаблон User Form (користувацька UI-форма) та виконайте налаштування.

  1. Введіть назву задачі. Наприклад, Ввести ЄДРПОУ для пошуку.

  2. У полі ID введіть ідентифікатор задачі (activity_id). Його ви можете використовувати надалі у бізнес-процесі відповідно до вашої логіки. Наприклад, searchEdrpouCodeOfficer.

  3. У полі Form key введіть службову назву UI-форми вводу даних. Наприклад, soap-http-connector-edrpou-search-in-edr.

  4. У полі Assignee введіть токен ініціатора процесу — ${initiator}.

soap http 3

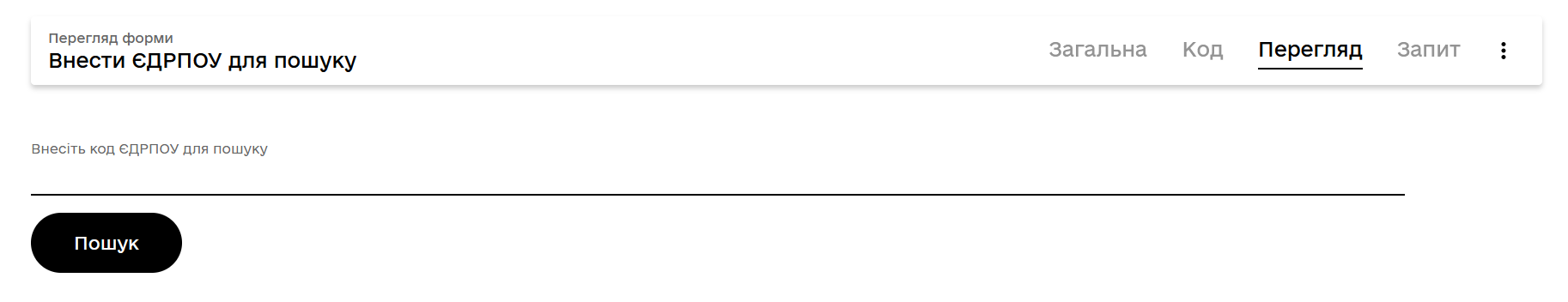

Приклад UI-форми на інтерфейсі користувача може виглядати так:

soap http 5

3.2. Скрипт для виконання запита через SOAP-конектор

Далі сформуйте Groovy-скрипт, в якому необхідно визначити параметри, а саме заголовки та тіло запита, які будуть використані SOAP-конектором для отримання даних в іншому реєстрі.

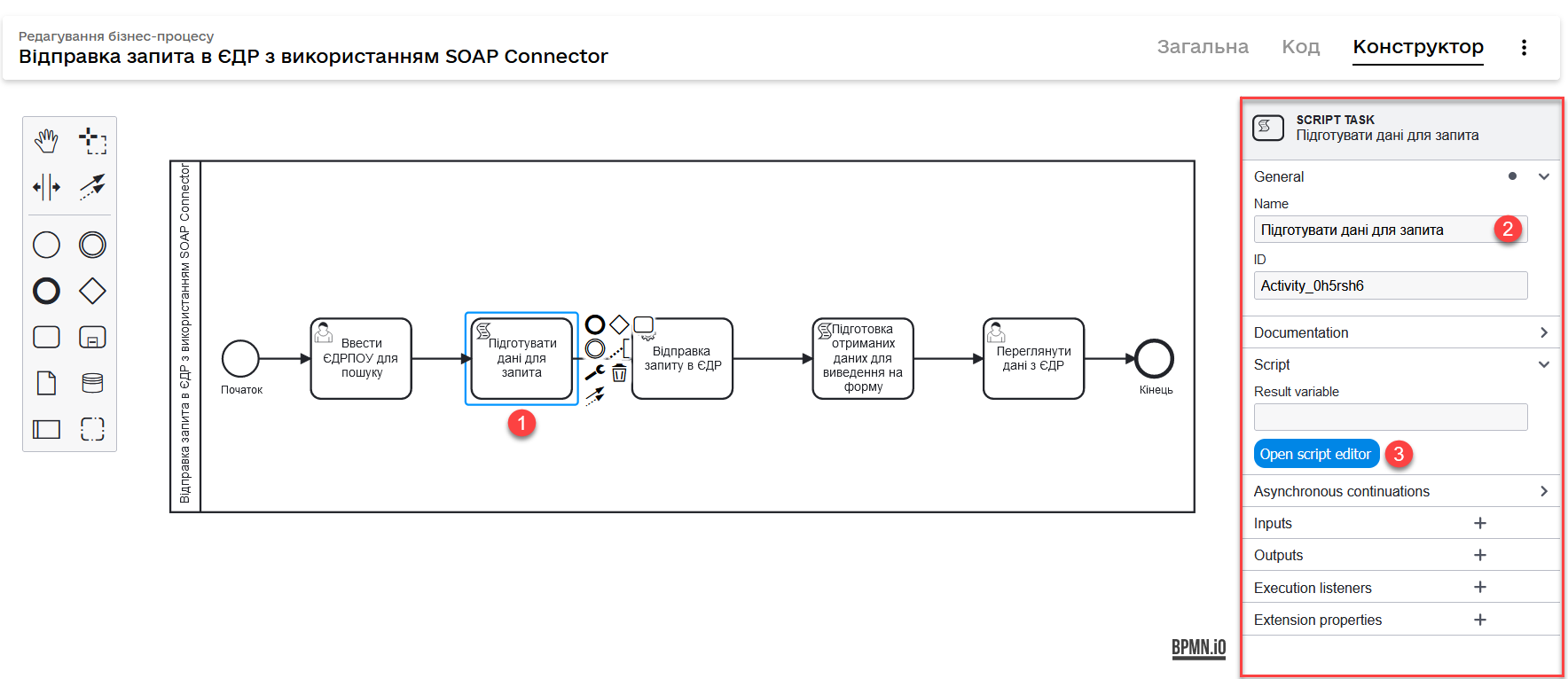

  1. Створіть скрипт-задачу (Script Task).

  2. Введіть назву. Наприклад, Підготувати дані для запита.

  3. Відкрийте візуальний редактор скриптів та напишіть необхідний скрипт.

    soap http 4

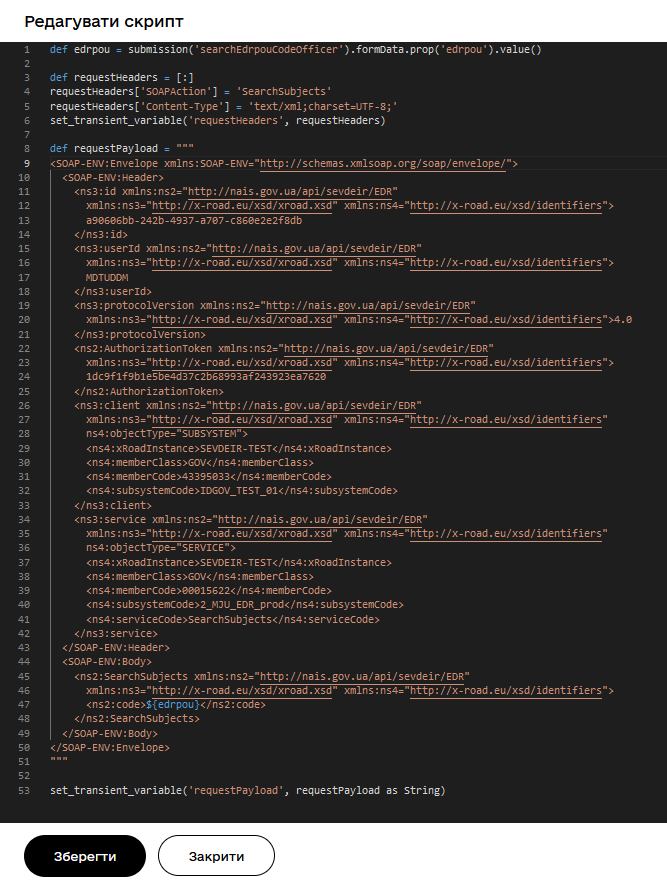

    Загалом скрипт може виглядати так:

    soap http 4 1

    • 3.1. Отримуємо код ЄДРПОУ, який ввели на першій формі:

      def edrpou = submission('searchEdrpouCodeOfficer').formData.prop('edrpou').value()

    • 3.2. Готуємо заголовки запита:

      def requestHeaders = [:]
requestHeaders['SOAPAction'] = 'SearchSubjects'
requestHeaders['Content-Type'] = 'text/xml;charset=UTF-8;'
      Підставте відповідне значення для свого запита замість 'SearchSubjects'.

    • 3.3. Зберігаємо заголовки до транзитної змінної процесу requestHeaders. Значення цієї змінної ми використаємо як вхідний параметр запита у налаштуваннях SOAP-конектора.

      set_transient_variable('requestHeaders', requestHeaders)

    • 3.4. Формуємо тіло SOAP-запита до API-сервісу ЄДР згідно з контрактом:

      Тіло SOAP-запита
      def requestPayload = """
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">
  <SOAP-ENV:Header>
    <ns3:id xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">
      a90606bb-242b-4937-a707-c860e2e2f8db
    </ns3:id>
    <ns3:userId xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">
      MDTUDDM
    </ns3:userId>
    <ns3:protocolVersion xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">4.0
    </ns3:protocolVersion>
    <ns2:AuthorizationToken xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">
      1dc9f1f9b1e5be4d37c2b68993af243923ea7620
    </ns2:AuthorizationToken>
    <ns3:client xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers"
      ns4:objectType="SUBSYSTEM">
      <ns4:xRoadInstance>SEVDEIR-TEST</ns4:xRoadInstance>
      <ns4:memberClass>GOV</ns4:memberClass>
      <ns4:memberCode>43395033</ns4:memberCode>
      <ns4:subsystemCode>IDGOV_TEST_01</ns4:subsystemCode>
    </ns3:client>
    <ns3:service xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers"
      ns4:objectType="SERVICE">
      <ns4:xRoadInstance>SEVDEIR-TEST</ns4:xRoadInstance>
      <ns4:memberClass>GOV</ns4:memberClass>
      <ns4:memberCode>00015622</ns4:memberCode>
      <ns4:subsystemCode>2_MJU_EDR_prod</ns4:subsystemCode>
      <ns4:serviceCode>SearchSubjects</ns4:serviceCode>
    </ns3:service>
  </SOAP-ENV:Header>
  <SOAP-ENV:Body>
    <ns2:SearchSubjects xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">
      <ns2:code>${edrpou}</ns2:code>
    </ns2:SearchSubjects>
  </SOAP-ENV:Body>
</SOAP-ENV:Envelope>
"""

      Підставляємо змінну ${edrpou} у тіло запита:

      <SOAP-ENV:Body>
    <ns2:SearchSubjects xmlns:ns2="http://nais.gov.ua/api/sevdeir/EDR"
      xmlns:ns3="http://x-road.eu/xsd/xroad.xsd" xmlns:ns4="http://x-road.eu/xsd/identifiers">
      <ns2:code>${edrpou}</ns2:code>
    </ns2:SearchSubjects>
</SOAP-ENV:Body>

    • 3.5. Зберігаємо тіло запита до транзитної змінної процесу requestPayload. Значення цієї змінної ми використаємо як вхідний параметр запита у налаштуваннях SOAP-конектора.

      set_transient_variable('requestPayload', requestPayload as String)
      requestPayload необхідно передати як рядок (as String).

Використовуйте параметри, збережені до змінних у скрипті, в рамках сервісної задачі та налаштуванні SOAP-конектора.

3.3. Сервісна задача для відправлення пошукового запита до іншого реєстру

Далі необхідно створити сервісну задачу, застосувати та налаштувати шаблон для SOAP-http-конектора.

Див. детальніше у розділі Налаштування конектора.

3.4. Скрипт для виводу даних на UI-форму користувача

Далі необхідно передати дані на UI-форму, отримані в іншому реєстрі за допомогою SOAP-http-конектора. Для цього спочатку сформуйте відповідний скрипт, який зможе це зробити.

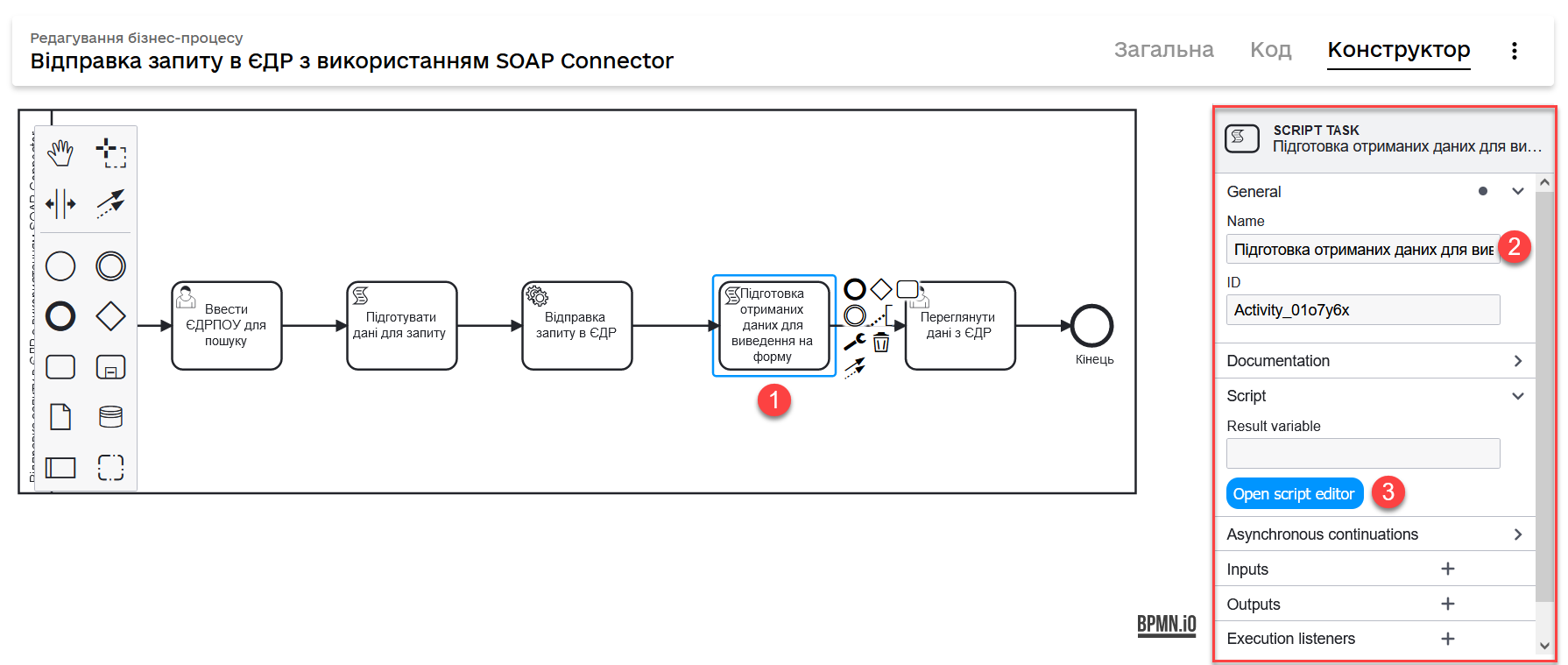

  1. Створіть скрипт-задачу (Script Task).

  2. Введіть назву. Наприклад, Підготовка отриманих даних для виведення на форму.

  3. Відкрийте візуальний редактор скриптів та напишіть необхідний скрипт.

    soap http 6

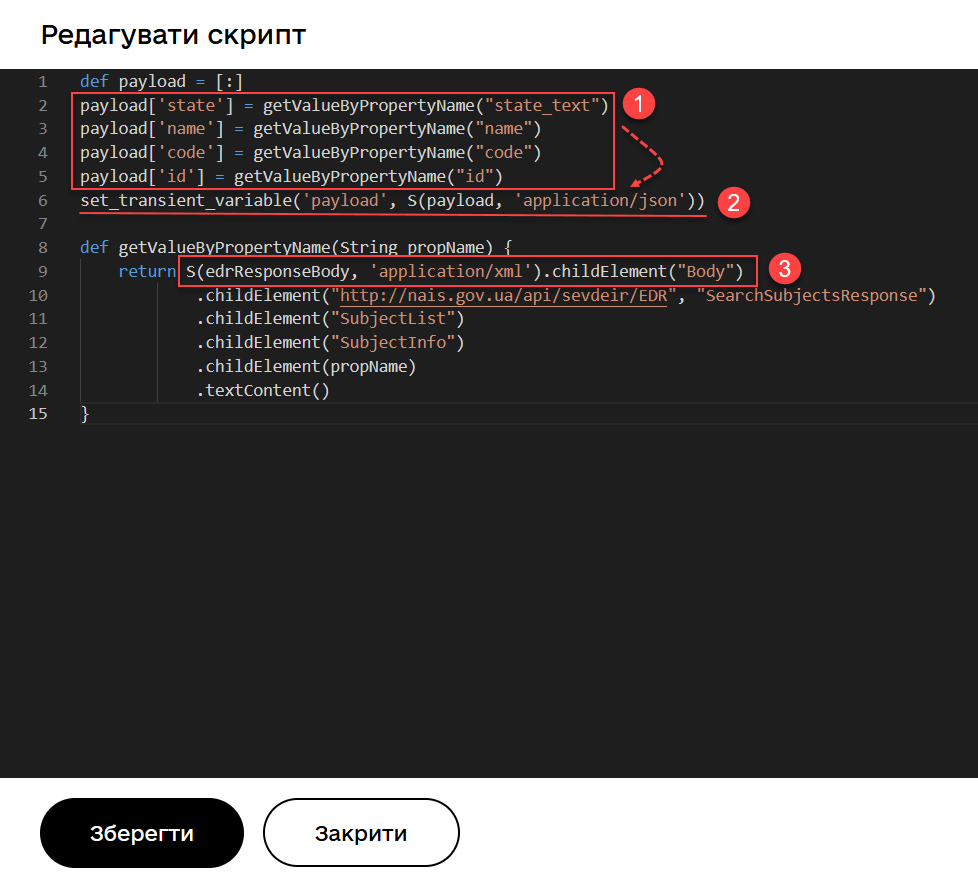

    Загалом скрипт може виглядати так:

    soap http 6 1

    • 3.1. Формуємо JSON-об’єкт з параметрами state, name, code, id, щоб передати їх на форму.

    • 3.2. Зберігаємо об’єкт до змінної payload, яку ми й використаємо як вхідний параметр для передачі даних на форму.

      Скрипт для виводу даних на UI-форму користувача
      def payload = [:]
payload['state'] = getValueByPropertyName("state_text")
payload['name'] = getValueByPropertyName("name")
payload['code'] = getValueByPropertyName("code")
payload['id'] = getValueByPropertyName("id")
set_transient_variable('payload', S(payload, 'application/json'))

def getValueByPropertyName(String propName) {
    return S(edrResponseBody, 'application/xml').childElement("Body")
            .childElement("http://nais.gov.ua/api/sevdeir/EDR", "SearchSubjectsResponse")
            .childElement("SubjectList")
            .childElement("SubjectInfo")
            .childElement(propName)
            .textContent()
}
      Функція S(edrResponseBody, 'application/xml') повертає об’єкт відповідно до специфікації SpinXmlElement.

3.5. Користувацька задача передачі даних на UI-форму

Насамкінець необхідно вивести отримані в іншому реєстрі та опрацьовані скриптом дані на UI-форму користувача.

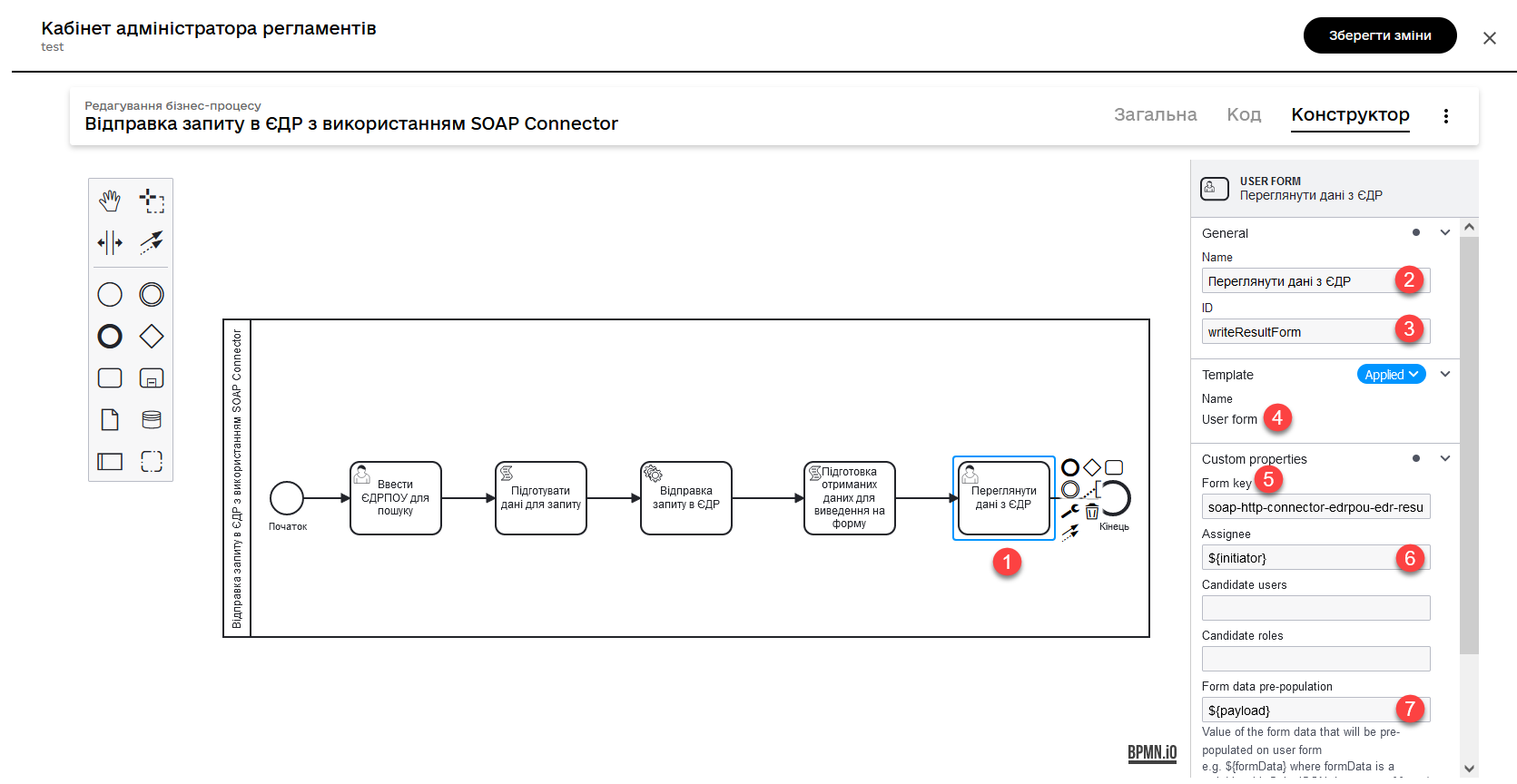

Змоделюйте користувацьку задачу (User Task), оберіть шаблон User Form (користувацька UI-форма) та виконайте налаштування.

  1. Введіть назву задачі. Наприклад, Переглянути дані з ЄДР.

  2. У полі ID введіть ідентифікатор задачі (activity_id). Наприклад, writeResultForm.

  3. У полі Form key введіть службову назву UI-форми перегляду отриманих даних. Наприклад, soap-http-connector-edrpou-edr-result-view.

  4. У полі Assignee введіть токен ініціатора процесу — ${initiator}.

  5. У полі Form data pre-population вкажіть як змінну об’єкт із параметрами, які необхідно передати на форму, — ${payload}.

    Змінна формується у задачі Скрипт для виводу даних на UI-форму користувача.

soap http 7

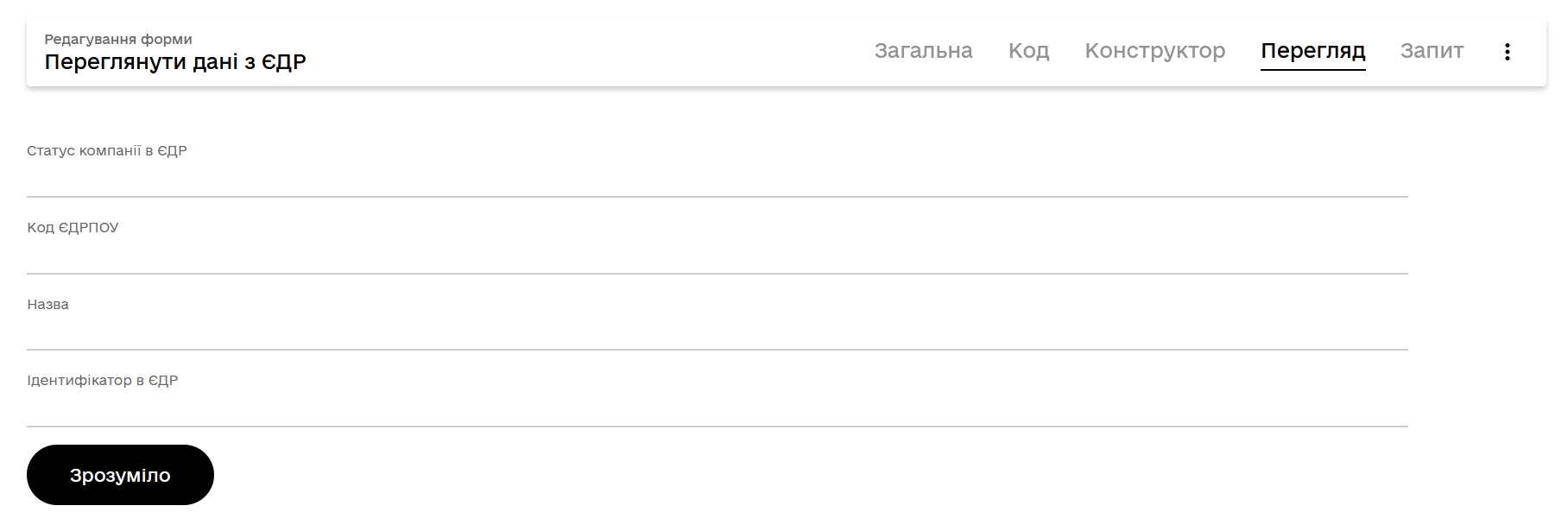

Приклад UI-форми на інтерфейсі користувача може виглядати так:

soap http 8

Змоделюйте задачу завершення процесу та збережіть зміни.
