Звіт продуктивності 1.9.8: навантаження 5 реєстрів по 1000 користувачів на 1 годину
- 1. Конфігурація кластера Openshift на базі інфраструктури EPAM
- 2. Результати запуску тестів навантаження
Тестування продуктивності Платформи проводиться на базі потужностей EPAM для конкретного релізу. Цей процес включає використання заздалегідь встановленої конфігурації кластера Openshift для 5 розгорнутих реєстрів, що обслуговують по 1000 активних користувачів під час планового максимального навантаження у робочі години.
1. Конфігурація кластера Openshift на базі інфраструктури EPAM
Конфігурація кластера Openshift на базі інфраструктури EPAM наведена нижче в таблиці та подана у розрізі за типом пристроїв та їх призначенням.
| Пристрій | Кількість | ОС | Призначення | vCPU | RAM (GB) | Сховище |
|---|---|---|---|---|---|---|
Ceph |
3 |
Fedora |
Функціонування об’єктного сховища Ceph |
16 |
128 |
642 GB x3 |
Control plane |
3 |
Fedora |
Функціонування панелі управління Openshift |
8 |
64 |
80 GB x3 |
Infra Nodes |
3 |
Fedora |
Функціонування централізованих сервісів Платформи |
4 |
32 |
80 GB x3 |
Logging |
3 |
Fedora |
Функціонування сховища логів ElasticSearch |
8 |
32 |
453 GB x3 |
Registry Node |
4 |
Fedora |
Функціонування сервісів реєстру |
8 |
32 |
80 GB x4 |
Load generator – perf-testing |
1 |
Ubuntu |
Запуск JMeter |
4 |
32 |
50 GB |
Vault |
1 |
Ubuntu |
Менеджмент секретів |
1 |
1 |
18 GB |
Minio |
1 |
Ubuntu |
Об’єктне сховище |
1 |
1 |
308 GB |
2. Результати запуску тестів навантаження
2.1. Умови виконання тесту
| Умова | Метрика |
|---|---|
Кількість користувачів (осіб) |
1500 |
Час виконання (години) |
1 |
Оточення (інфраструктура) |
AWS |
Кількість реєстрів (шт.) |
1 |
Вебпортал, що перевіряється |
officer portal |
2.2. Конфігурація реєстру
|
Усі наведені результати отримані на основі операційної конфігурації реєстру за замовчуванням. Використання інших конфігурацій може впливати на показники продуктивності. |
| Сервіс | Кількість копій (інстансів) |
|---|---|
Admin portal/Officer portal/Citizen portal |
1 |
BPMS |
4 |
BP WS gateway |
1 |
BP admin portal |
1 |
DB/DB read replica |
1 |
Digital document service |
1 |
Digital signature service |
1 |
Excerpt services |
1 |
Form schema provider |
3 |
Form schema validator |
3 |
Geoserver |
1 |
Istio gateway |
1 |
Infra (jenkins/gerrit/nexus etc.) |
1 |
Kafka services (exporter, schema registry) |
1 |
Kafka cluster |
1 |
Kafka cluster zookeeper |
1 |
Kong |
4 |
Language server |
1 |
Process history rest api |
2 |
Process history persistence service |
1 |
Redash services |
1 |
Registry rest api |
3 |
Registry rest api ext |
1 |
Registry rest api public |
1 |
Registry kafka api |
3 |
Redis rfr |
2 |
Redis rfs |
3 |
User process management |
2 |
User settings rest api |
1 |
User task management |
3 |
Wiremock |
1 |
| Kubernetes ресурс | Назва | Налаштування |
|---|---|---|
RedisFailover |
redis-sentinel |
spec.redis.customConfig.maxMemory = 0 |
ConfigMap |
bpms |
spring.datasource.hikari.maximum-pool-size: 30 |
| Налаштування | Значення |
|---|---|
global.postgresql.parameters.max_connections |
600 |

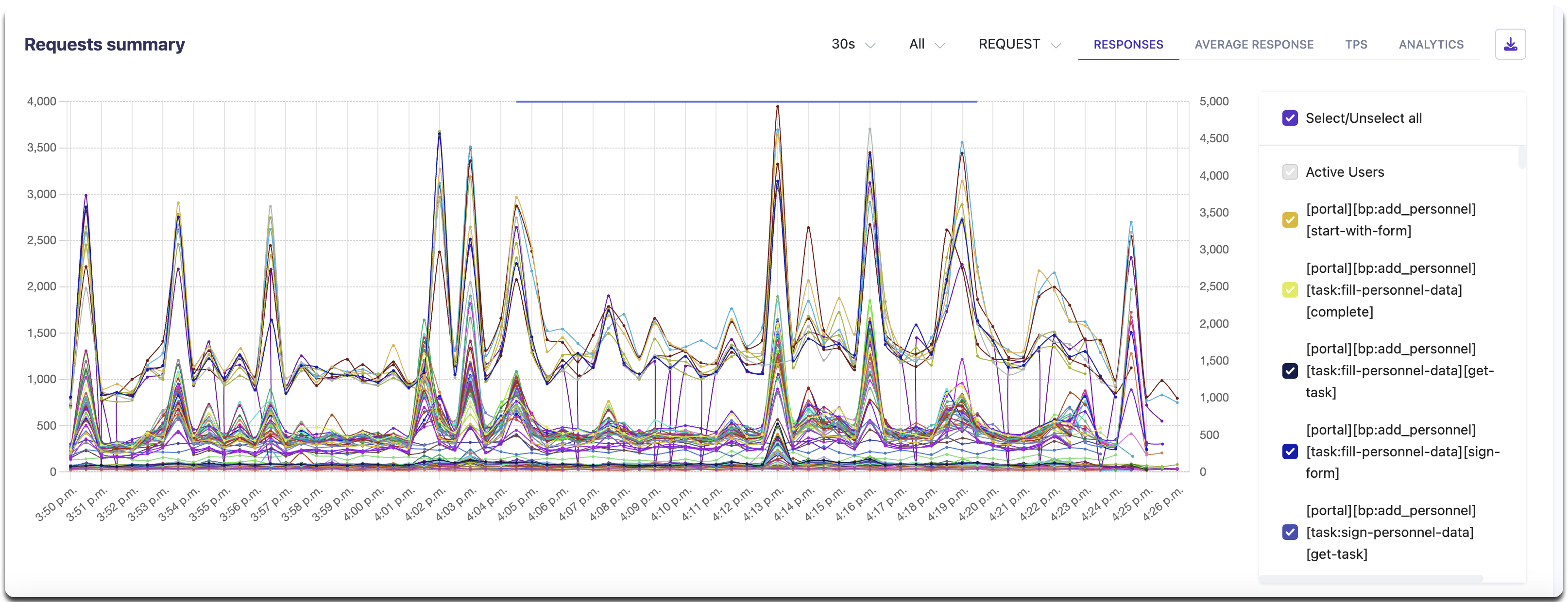

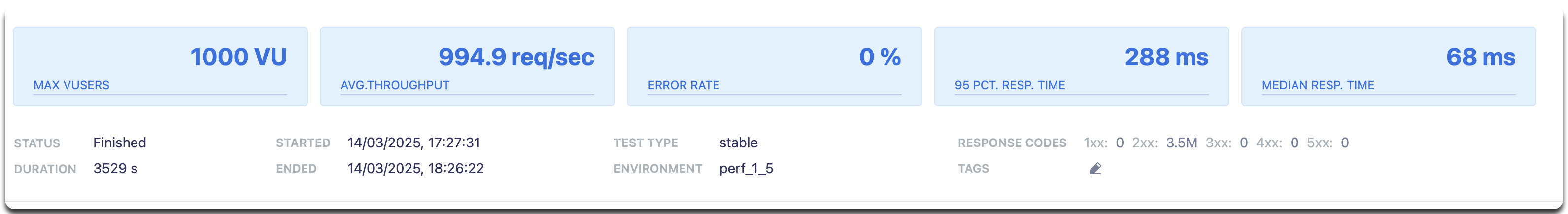

2.3. Загальний опис виконання запитів з Carrier
|
Результати тестування продуктивності доступні за посиланням на Carrier. |
2.4. Таблиця параметрів за кожним типом запитів
Нижче наведено таблицю з показниками продуктивності для кожного типу запитів. Вона містить детальну інформацію про кількість запитів, пропускну здатність, час обробки та наявність помилок — ці дані допомагають оцінити стабільність і ефективність роботи системи під навантаженням.
| Назва (NAME) | Кількість запитів (TTL REQ, COUNT) | Пропускна здатність, кількість запитів/с (THRGHPT, REQ/SEC) | Кількість помилок (ERRORS, COUNT) | Найменша кількість часу на запит (MIN, MS) | Найбільша кількість часу на запит (MAX, MS) | Середнє значення, час на запит (MEDIAN, MS) | 95-й процентиль (PCT95, MS) |
|---|---|---|---|---|---|---|---|
All |
3511038 |
994.910 |
1 |
2 |
16435 |
68 |
288 |
Операції читання даних з реєстру на рівні Дата Платформи |
|||||||
[portal][sc:get:subject-equal-subject-type-equal-subject-code] |
25114 |
7.116 |
1 |
8 |
14699 |
18 |
30 |
[portal][sc:get:staff-equal-laboratory-id-contains-full-name] |
19599 |
5.554 |
0 |
7 |
985 |
15 |
29 |
[portal][sc:get:staff-contains-name] |
31398 |
8.897 |
0 |
7 |
1239 |
16 |
30 |
[portal][sc:get:research-contains-name] |
31391 |
8.895 |
0 |
7 |
1244 |
16 |
30 |
[portal][sc:get:refusal-reason-equal-constant-code-contains-name] |
355397 |
100.708 |
0 |
7 |
1868 |
15 |
28 |
[portal][sc:get:ownership-contains-name] |
182895 |
51.826 |
0 |
6 |
1729 |
15 |
28 |
[portal][sc:get:laboratory-equal-subject-code-name] |
79902 |
22.642 |
0 |
8 |
2024 |
17 |
31 |
[portal][sc:get:kopfg-contains-name] |
182953 |
51.843 |
0 |
7 |
3087 |
15 |
29 |
[portal][sc:get:koatuu-obl-contains-name] |
146568 |
41.532 |
0 |
7 |
1538 |
15 |
29 |
[portal][sc:get:koatuu-np-starts-with-name-by-obl] |
182836 |
51.810 |
0 |
7 |
14887 |
16 |
30 |
[portal][sc:get:factor-physical-contains-name] |
20151 |
5.710 |
0 |
8 |
1679 |
18 |
34 |
[portal][sc:get:factor-pesticides-contains-name] |
20152 |
5.710 |
0 |
7 |
1832 |
18 |
34 |
[portal][sc:get:factor-labour-contains-name] |
20147 |
5.709 |
0 |
7 |
16287 |
19 |
34 |
[portal][sc:get:factor-chemical-obrb-contains-name] |
20176 |
5.717 |
0 |
8 |
1670 |
19 |
35 |
[portal][sc:get:factor-chemical-hygiene-contains-name] |
20167 |
5.715 |
0 |
8 |
1283 |
19 |
36 |
[portal][sc:get:factor-chemical-host-contains-name] |
20156 |
5.712 |
0 |
8 |
1694 |
48 |
153 |
[portal][sc:get:factor-chemical-arbitrary-contains-name] |
20139 |
5.707 |
0 |
8 |
1326 |
19 |
35 |
[portal][sc:get:factor-bio-contains-name] |
20141 |
5.707 |
0 |
7 |
1676 |
19 |
34 |
[portal][sc:get:factor-bio-contains-name] |
20141 |
396.510 |
0 |
7 |
1676 |
19 |
38 |
Операції запису даних в реєстр на рівні Дата Платформи |
|||||||
[portal][bp:update-lab][task:update-laboratory-data][sign-form] |
12117 |
3.434 |
0 |
320 |
5413 |
802 |
1336 |
[portal][bp:update_personnel][task:update-personnel-data][sign-form] |
11753 |
3.330 |
0 |
309 |
5137 |
807 |
1343 |
[portal][bp:update_personnel][task:update-personnel-data][sign-form] |
11794 |
3.342 |
0 |
20 |
1201 |
46 |
82 |
[portal][bp:update_chemical_dict][task:update-chemical-dict][sign-form] |
10906 |
3.090 |
0 |
300 |
5419 |
803 |
1372 |
[portal][bp:create-subject][task:create-subject][sign-form] |
1 |
0 |
0 |
1131 |
1131 |
1131 |
1131 |
[portal][bp:create-subject][task:create-subject][sign-form] |
12498 |
3.542 |
0 |
291 |
16325 |
744 |
1278 |
[portal][bp:create-lab][task:create-lab][sign-form] |
12517 |
3.547 |
0 |
298 |
5006 |
768 |
1303 |
[portal][bp:create_app_primary][task:sign-create-app-primary][sign-form] |
10648 |
3.017 |
0 |
337 |
6380 |
885 |
1584 |
[portal][bp:create_app_expanse][task:sign-create-app-expanse][sign-form] |
9466 |
2.682 |
0 |
362 |
6911 |
906 |
1578 |
[portal][bp:create_app_exclude][task:sign-create-app-exclude][sign-form] |
8267 |
2.343 |
0 |
374 |
6663 |
911 |
1569 |
[portal][bp:add_personnel][task:fill-personnel-data][sign-form] |
11793 |
3.342 |
0 |
335 |
16435 |
807 |
1348 |
[portal][bp:add_personnel][task:fill-personnel-data][sign-form] |
111760 |
31.669 |
0 |
335 |
16435 |
807 |
1266 |
Операції виконання користувацьких задач без підпису |
|||||||
[portal][bp:update-lab][task:update-laboratory-data][complete] |
24203 |
6.858 |
0 |
80 |
14935 |
236 |
425 |
[portal][bp:update_personnel][task:update-personnel-data][complete] |
11778 |
3.337 |
0 |
84 |
3192 |
250 |
456 |
[portal][bp:update_chemical_dict][task:update-chemical-dict][complete] |
10909 |
3.091 |
0 |
80 |
2670 |
242 |
450 |
[portal][bp:read_personnel][task:read-personnel][complete] |
7817 |
2.215 |
0 |
94 |
2600 |
280 |
497 |
[portal][bp:read_lab][task:read-lab][complete] |
8011 |
2.270 |
0 |
88 |
2794 |
269 |
470 |
[portal][bp:create-lab][task:fill-laboratory-data][complete] |
12530 |
3.551 |
0 |
94 |
3149 |
245 |
446 |
[portal][bp:create_app_primary][task:letter_data][complete] |
10657 |
3.020 |
0 |
82 |
2893 |
245 |
451 |
[portal][bp:create_app_primary][task:decision_include][complete] |
10678 |
3.026 |
0 |
75 |
4113 |
245 |
457 |
[portal][bp:create_app_primary][task:create_app_primary][complete] |
10673 |
3.024 |
0 |
84 |
2712 |
250 |
462 |
[portal][bp:create_app_primary][task:check_complience][complete] |
10677 |
3.026 |
0 |
87 |
3085 |
248 |
427 |
[portal][bp:create_app_primary][task:add_bio_phys_labor_factors_task][complete] |
10673 |
3.024 |
0 |
83 |
3225 |
245 |
431 |
[portal][bp:create_app_expanse][task:decision_include][complete] |
9471 |
2.684 |
0 |
83 |
3023 |
250 |
456 |
[portal][bp:create_app_expanse][task:create_app_expanse][complete] |
9480 |
2.686 |
0 |
88 |
2782 |
257 |
468 |
[portal][bp:create_app_expanse][task:check_complience][complete] |
18945 |
5.368 |
0 |
95 |
3796 |
278 |
490 |
[portal][bp:create_app_expanse][task:add_bio_phys_labor_factors_task][complete] |
9478 |
2.686 |
0 |
88 |
2846 |
254 |
456 |
[portal][bp:create_app_exclude][task:letter_data][complete] |
8272 |
2.344 |
0 |
82 |
3442 |
244 |
423 |
[portal][bp:create_app_exclude][task:create_app_exclude][complete] |
8268 |
2.343 |
0 |
81 |
2735 |
263 |
463 |
[portal][bp:create_app_exclude][task:create_app_exclude_decision][complete] |
8275 |
2.345 |
0 |
78 |
2959 |
257 |
455 |
[portal][bp:create_app_exclude][task:create_app_exclude_check][complete] |
8262 |
2.341 |
0 |
91 |
3074 |
263 |
465 |
[portal][bp:add_personnel][task:fill-personnel-data][complete] |
11776 |
3.337 |
0 |
98 |
2747 |
262 |
482 |
[portal][bp:add_personnel][task:fill-personnel-data][complete] |
11776 |
62.576 |
0 |
98 |
2747 |
262 |
482 |
[portal][bp:add_personnel][task:fill-personnel-data][complete] |
11776 |
62.576 |
0 |
98 |
2747 |
262 |
482 |
Операції отримання інформації про задачу |
|||||||
[portal][get-task] |
1 |
0 |
0 |
30 |
30 |
30 |
30 |
[portal][get-task] |
112162 |
31.783 |
0 |
13 |
1858 |
33 |
59 |
[portal][bp:update-lab][task:update-laboratory-data][get-task] |
12112 |
3.432 |
0 |
21 |
879 |
43 |
74 |
[portal][bp:update-lab][task:sign-laboratory-data][get-task] |
12111 |
3.432 |
0 |
20 |
1408 |
44 |
76 |
[portal][bp:update-lab][task:fill-laboratory-data][get-task] |
12101 |
3.429 |
0 |
21 |
1875 |
46 |
82 |
[portal][bp:update_personnel][task:update-personnel-data][get-task] |
11785 |
3.339 |
0 |
21 |
1572 |
46 |
81 |
[portal][bp:update_chemical_dict][task:update-chemical-dict][get-task] |
10884 |
3.084 |
0 |
19 |
688 |
45 |
80 |
[portal][bp:update_chemical_dict][task:sign-update-chemical-dict][get-task] |
10917 |
3.094 |
0 |
21 |
1104 |
46 |
82 |
[portal][bp:read_personnel][task:read-personnel][get-task] |
7813 |
2.214 |
0 |
21 |
1376 |
49 |
87 |
[portal][bp:read_lab][task:read-lab][get-task] |
8000 |
2.267 |
0 |
21 |
1325 |
47 |
84 |
[portal][bp:create-subject][task:create-subject][get-task] |
12511 |
3.545 |
0 |
21 |
1211 |
44 |
78 |
[portal][bp:create-lab][task:sign-create-lab][get-task] |
12540 |
3.553 |
0 |
21 |
1615 |
45 |
79 |
[portal][bp:create-lab][task:fill-laboratory-data][get-task] |
12528 |
3.550 |
0 |
20 |
1088 |
44 |
76 |
[portal][bp:create_app_primary][task:sign-create-app-primary][get-task] |
10660 |
3.021 |
0 |
21 |
1119 |
46 |
83 |
[portal][bp:create_app_primary][task:letter_data][get-task] |
10668 |
3.023 |
0 |
20 |
1904 |
47 |
84 |
[portal][bp:create_app_primary][task:decision_include][get-task] |
10667 |
3.023 |
0 |
21 |
1211 |
45 |
80 |
[portal][bp:create_app_primary][task:create_app_primary][get-task] |
10671 |
3.024 |
0 |
32 |
16302 |
151 |
294 |
[portal][bp:create_app_primary][task:check_complience][get-task] |
10656 |
3.020 |
0 |
20 |
2012 |
45 |
77 |
[portal][bp:create_app_primary][task:add_bio_phys_labor_factors_task][get-task] |
10651 |
3.018 |
0 |
21 |
14903 |
48 |
82 |
[portal][bp:create_app_expanse][task:sign-create-app-expanse][get-task] |
9477 |
2.685 |
0 |
22 |
1590 |
47 |
85 |
[portal][bp:create_app_expanse][task:letter_data][get-task] |
9457 |
2.680 |
0 |
20 |
1304 |
47 |
85 |
[portal][bp:create_app_expanse][task:decision_include][get-task] |
9465 |
2.682 |
0 |
21 |
1873 |
44 |
78 |
[portal][bp:create_app_expanse][task:create_app_expanse][get-task] |
9465 |
2.682 |
0 |
33 |
1598 |
152 |
288 |
[portal][bp:create_app_expanse][task:check_complience][get-task] |
9468 |
2.683 |
0 |
21 |
918 |
47 |
83 |
[portal][bp:create_app_expanse][task:add_bio_phys_labor_factors_task][get-task] |
9467 |
2.683 |
0 |
21 |
986 |
47 |
84 |
[portal][bp:create_app_exclude][task:sign-create-app-exclude][get-task] |
8280 |
2.346 |
0 |
21 |
1334 |
46 |
84 |
[portal][bp:create_app_exclude][task:letter_data][get-task] |
8215 |
2.328 |
0 |
21 |
717 |
47 |
88 |
[portal][bp:create_app_exclude][task:create_app_exclude][get-task] |
8233 |
2.333 |
0 |
37 |
2321 |
160 |
305 |
[portal][bp:create_app_exclude][task:create_app_exclude_decision][get-task] |
8227 |
2.331 |
0 |
22 |
1904 |
47 |
83 |
[portal][bp:create_app_exclude][task:create_app_exclude_check][get-task] |
8210 |
2.326 |
0 |
21 |
1498 |
47 |
82 |
[portal][bp:add_personnel][task:sign-personnel-data][get-task] |
11796 |
3.343 |
0 |
21 |
14896 |
47 |
82 |
[portal][bp:add_personnel][task:fill-personnel-data][get-task] |
11762 |
3.333 |
0 |
20 |
16289 |
48 |
83 |
[portal][bp:add_personnel][task:fill-personnel-data][get-task] |
11762 |
3.333 |
0 |
20 |
16289 |
48 |
83 |
Операції старту виконання бізнес-процесу |
|||||||
[portal][bp:update-lab][start-with-form] |
12120 |
3.434 |
0 |
100 |
2642 |
234 |
408 |
[portal][bp:update_personnel][start-with-form] |
11784 |
3.339 |
0 |
94 |
2392 |
229 |
398 |
[portal][bp:read_personnel][start-with-form] |
7814 |
2.214 |
0 |
95 |
2674 |
247 |
421 |
[portal][bp:read_lab][start-with-form] |
8010 |
2.270 |
0 |
109 |
2282 |
256 |
423 |
[portal][bp:create-subject][start-with-form] |
12596 |
3.569 |
0 |
71 |
14914 |
199 |
354 |
[portal][bp:create-lab][start-with-form] |
12516 |
3.547 |
0 |
71 |
2419 |
179 |
323 |
[portal][bp:create_app_primary][start-with-form] |
10666 |
3.022 |
0 |
109 |
2316 |
252 |
429 |
[portal][bp:create_app_expanse][start-with-form] |
9468 |
2.683 |
0 |
106 |
2926 |
257 |
424 |
[portal][bp:create_app_exclude][start-with-form] |
8273 |
2.344 |
0 |
94 |
2390 |
240 |
403 |
[portal][bp:add_personnel][start-with-form] |
11777 |
3.337 |
0 |
71 |
14962 |
199 |
360 |
[portal][bp:update_chemical_dict][start] |
10905 |
3.090 |
0 |
33 |
2283 |
137 |
267 |
[portal][bp:update_chemical_dict][start] |
115929 |
32.849 |
0 |
33 |
2283 |
137 |
267 |
[portal][bp:update_chemical_dict][start] |
115929 |
32.849 |
0 |
33 |
2283 |
137 |
267 |
Інші операції |
|||||||
[portal][logout] |
7803 |
2.211 |
0 |
15 |
1563 |
81 |
231 |
[portal][login] |
12775 |
3.620 |
0 |
72 |
2308 |
154 |
320 |
[portal][get-user-tasks-lightweight] |
1 |
0 |
0 |
29 |
29 |
29 |
29 |
[portal][get-user-tasks-lightweight] |
436748 |
123.760 |
0 |
15 |
3087 |
32 |
55 |
[portal][get-user-tasks-count] |
28617 |
8.109 |
0 |
13 |
1183 |
27 |
46 |
[portal][get-user-runtime-process-instances] |
12156 |
3.445 |
0 |
7 |
1094 |
16 |
32 |
[portal][get-user-info] |
1 |
0 |
0 |
38 |
38 |
38 |
38 |
[portal][get-user-info] |
125094 |
35.447 |
0 |
5 |
1693 |
30 |
80 |
[portal][get-user-history-tasks] |
12164 |
3.447 |
0 |
8 |
1266 |
22 |
45 |
[portal][get-user-history-process-instances] |
12165 |
3.447 |
0 |
8 |
1326 |
19 |
35 |
[portal][get-user-history-process-instances-count] |
12782 |
3.622 |
0 |
8 |
785 |
20 |
36 |
[portal][get-task] |
1 |
0 |
0 |
30 |
30 |
30 |
30 |
[portal][get-task] |
112162 |
31.783 |
0 |
13 |
1858 |
33 |
59 |
[portal][get-process-definitions] |
1 |
0 |
0 |
25 |
25 |
25 |
25 |
[portal][get-process-definitions] |
105086 |
29.778 |
0 |
13 |
14898 |
27 |
47 |
[portal][get-process-definitions-count] |
12778 |
3.621 |
0 |
14 |
1517 |
25 |
41 |
[portal][get-login-page] |
12782 |
3.622 |
0 |
2 |
1598 |
10 |
23 |
[portal][get-home-page] |
12789 |
3.624 |
0 |
8 |
1138 |
25 |
61 |
[portal][get-grouped-process-definitions] |
12783 |
3.622 |
0 |
19 |
1207 |
37 |
63 |
[portal][get-form-by-key] |
1 |
0 |
0 |
22 |
22 |
22 |
22 |
[portal][get-form-by-key] |
425747 |
120.642 |
0 |
2 |
15517 |
16 |
35 |

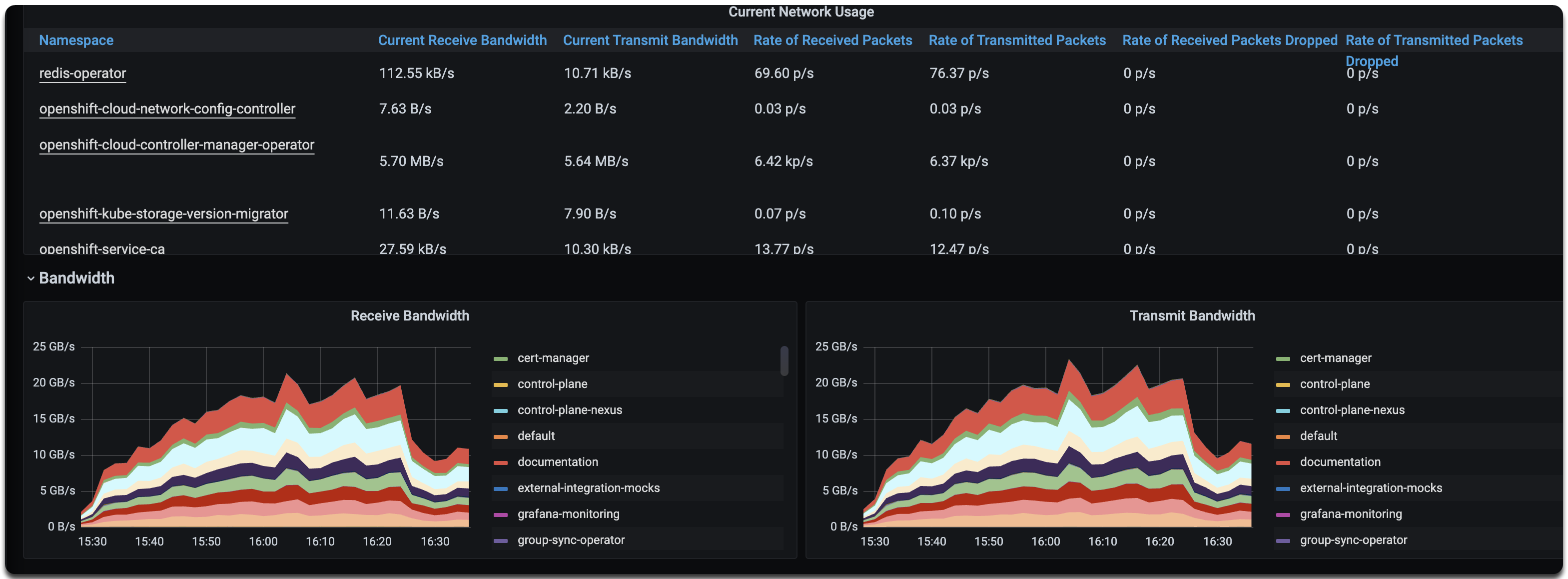

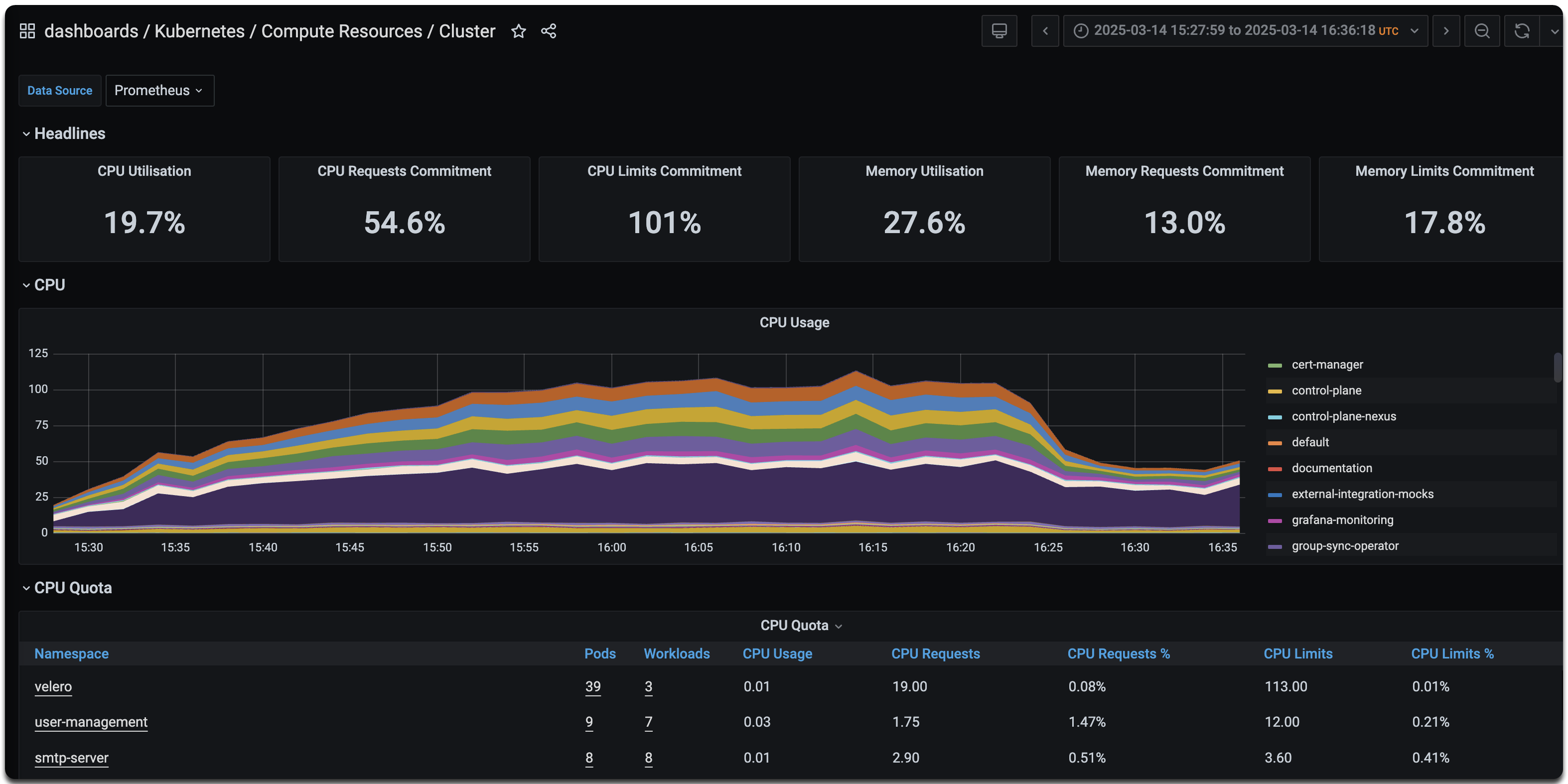

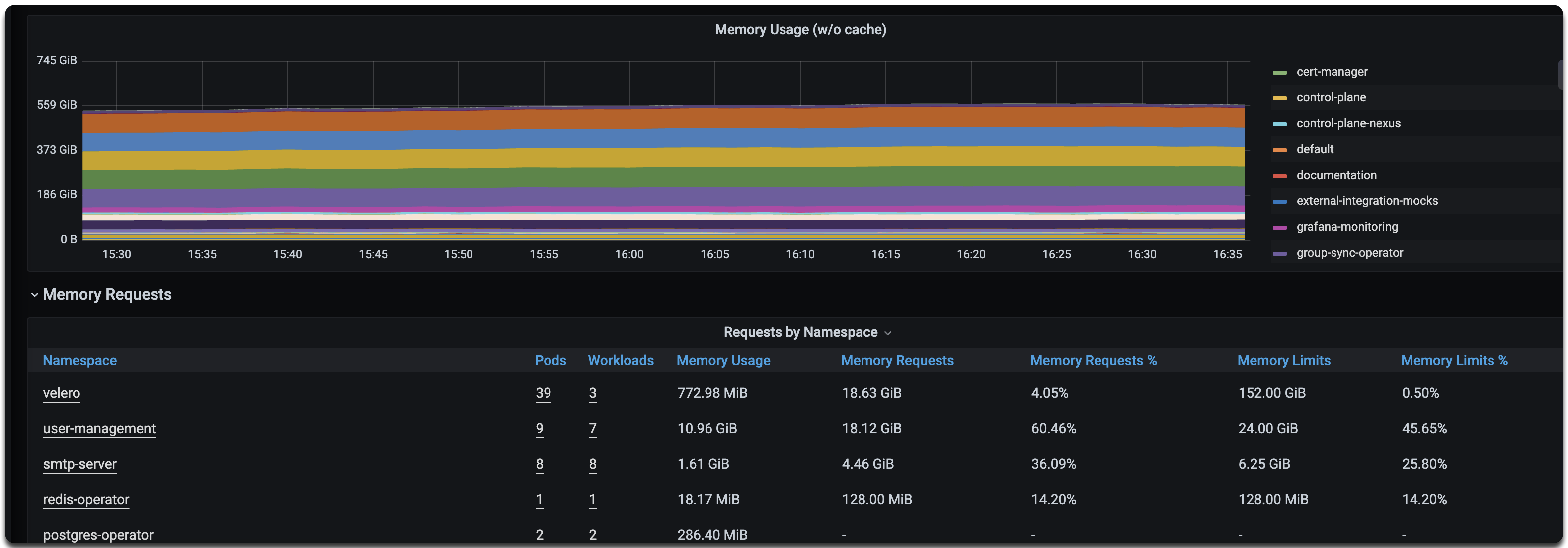

2.5. Використання ресурсів
2.6. Аналіз помилок
Помилок у процесі виконання тесту виявлено не було.
2.7. Основні метрики продуктивності системи
2.7.1. Значення пропускної здатності при повному навантаженні
Пропускна здатність визначає максимальну кількість запитів, які система може обробляти за секунду при піковому навантаженні. Нижче наведено значення пропускної здатності для основних типів операцій:
| Категорія операцій | Пропускна здатність (запитів/с) |
|---|---|
Операції читання з реєстру на рівні Дата Платформи |
396.51 |
Операції запису даних в реєстр на рівні Дата Платформи |
31.669 |
Операції запуску нових бізнес-процесів |
32.849 |
Операції виконання користувацьких задач без підпису |
62.576 |
Середня пропускна здатність (усереднена для всіх типів запитів, включно з логіном, опрацюванням бізнес-процесів тощо) |
994.91 |
2.7.2. Загальна кількість операцій при повному навантаженні
При піковому навантаженні система обробляє значну кількість операцій, зокрема збереження даних та виконання бізнес-процесів. Нижче наведено відповідні значення:
| Категорія операцій | Загальна кількість запитів |
|---|---|
Операції збереження даних до реєстру |
111760 |
Виконані бізнес-процеси |
115929 |
2.8. Висновки
Платформа з 5 розгорнутими реєстрами атестованих лабораторій під навантаженням 1000 користувачів протягом 1 години відпрацьовує з 0.00% помилок та залишається в межах виділених ресурсів.
| Цей тест демонструє приклад роботи реєстру при планованому повному навантаженні в робочий час. |
