Звіт продуктивності 1.9.8: навантаження 1 реєстру з 1500 користувачів на 1 годину

Тестування продуктивності Платформи проводиться на базі потужностей «EPAM» для конкретного релізу. Цей процес включає використання заздалегідь встановленої конфігурації кластера Openshift для одного розгорнутого реєстру, що обслуговує 1500 активних користувачів під час планового максимального навантаження у робочі години.

1. Конфігурація кластера Openshift на базі інфраструктури «EPAM»

Конфігурація кластера Openshift на базі інфраструктури «EPAM» наведена нижче в таблиці та подана у розрізі за типом пристроїв та їх призначенням.

Таблиця 1. Типи пристроїв та їх призначення
Пристрій Кількість ОС Призначення vCPU RAM (GB) Сховище

Ceph

3

Fedora

Функціонування об’єктного сховища Ceph

16

128

642 GB x3

Control plane

3

Fedora

Функціонування панелі управління Openshift

8

64

80 GB x3

Infra Nodes

3

Fedora

Функціонування централізованих сервісів Платформи

4

32

80 GB x3

Logging

3

Fedora

Функціонування сховища логів ElasticSearch

8

32

453 GB x3

Registry Node

4

Fedora

Функціонування сервісів реєстру

8

32

80 GB x4

Load generator – perf-testing

1

Ubuntu

Запуск JMeter

4

32

50 GB

Vault

1

Ubuntu

Менеджмент секретів

1

1

18 GB

Minio

1

Ubuntu

Об’єктне сховище

1

1

308 GB

2. Результати запуску тестів навантаження

2.1. Умови виконання тесту

Таблиця 2. Умови виконання тесту
Умова Метрика

Кількість користувачів (осіб)

1500

Час виконання (години)

1

Оточення (інфраструктура)

AWS

Кількість реєстрів (шт.)

1

Вебпортал, що перевіряється

officer portal

2.2. Конфігурація Реєстру

Таблиця 3. Конфігурація горизонтального масштабування реєстру
Сервіс Кількість копій (інстансів)

Admin portal/Officer portal/Citizen portal

1

BPMS

4

BP WS gateway

1

BP admin portal

1

DB/DB read replica

1

Digital document service

1

Digital signature service

1

Excerpt services

1

Form schema provider

3

Form schema validator

3

Geoserver

1

Istio gateway

1

Infra (jenkins/gerrit/nexus etc.)

1

Kafka services (exporter, schema registry)

1

Kafka cluster

1

Kafka cluster zookeeper

1

Kong

4

Language server

1

Process history rest api

2

Process history persistence service

1

Redash services

1

Registry rest api

3

Registry rest api ext

1

Registry rest api public

1

Registry kafka api

3

Redis rfr

2

Redis rfs

3

User process management

2

User settings rest api

1

User task management

3

Wiremock

1
Таблиця 4. Додаткова конфігурація сервісів реєстру
Kubernetes ресурс Назва Налаштування

RedisFailover

redis-sentinel

spec.redis.customConfig.maxMemory = 0

ConfigMap

bpms

spring.datasource.hikari.maximum-pool-size: 30
camunda.bpm.database-history-level: NONE
Таблиця 5. Додаткова конфігурація налаштувань у values.yaml реєстру
Налаштування Значення

global.postgresql.parameters.max_connections

600

2.3. Загальний опис виконання запитів з Carrier

URL запита:
https://platform.getcarrier.io/-/performance/backend/results?result_id=987
img 1

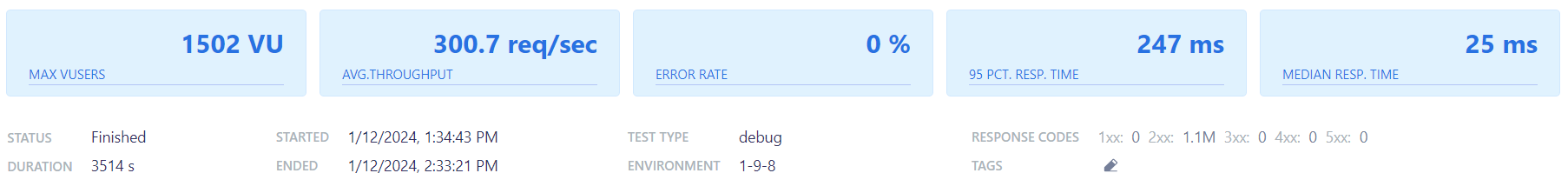

Зображення 1. Загальні характеристики сценарію
img 2

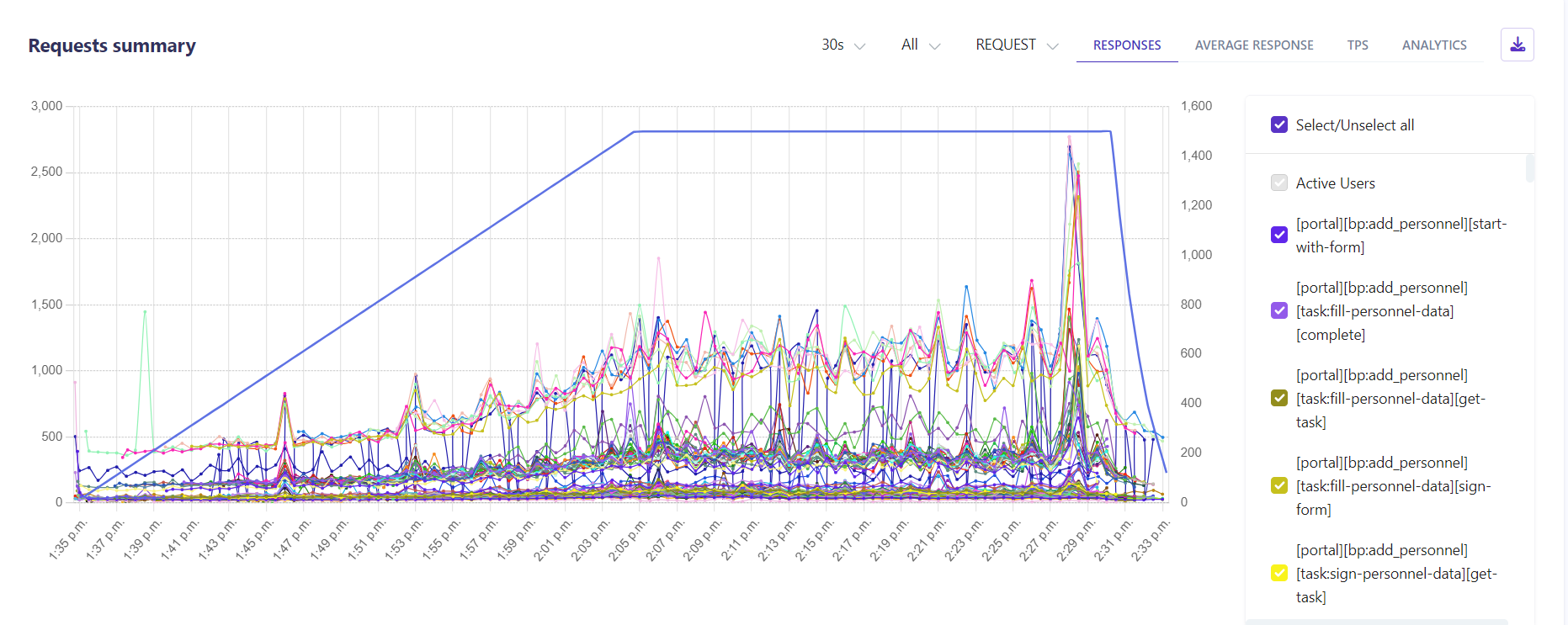

Зображення 2. Основний графік виконання

2.4. Таблиця параметрів за кожним типом запитів

Таблиця 6. Параметри за кожним типом запитів
Назва (NAME) Кількість запитів (TTL REQ, COUNT) Пропускна здатність, кількість запитів/с (THRGHPT, REQ/SEC) Кількість помилок (ERRORS, COUNT) Найменша кількість часу на запит (MIN, MS) Найбільша кількість часу на запит (MAX, MS) Середнє значення, час на запит (MEDIAN, MS) 95-й процентиль (PCT95, MS)

All

1056810

300.743

0

3

3654

62

247

Операції читання даних з реєстру на рівні Дата Платформи

[portal][sc:get:subject-equal-subject-type-equal-subject-code]

7303

2.078

0

11

894

24

41

[portal][sc:get:staff-equal-laboratory-id-contains-full-name]

5904

1.68

0

8

828

20

38

[portal][sc:get:staff-contains-name]

9453

2.69

0

8

798

20

40

[portal][sc:get:research-contains-name]

9457

2.691

0

7

1382

20

40

[portal][sc:get:refusal-reason-equal-constant-code-contains-name]

107274

30.528

0

7

1405

19

37

[portal][sc:get:ownership-contains-name]

55055

15.667

0

7

1881

19

37

[portal][sc:get:laboratory-equal-subject-code-name]

24102

6.859

0

11

937

25

44

[portal][sc:get:kopfg-contains-name]

55062

15.669

0

7

1881

19

37

[portal][sc:get:koatuu-obl-contains-name]

44122

12.556

0

8

1091

19

37

[portal][sc:get:koatuu-np-starts-with-name-by-obl]

55070

15.672

0

7

916

20

38

[portal][sc:get:factor-physical-contains-name]

6081

1.731

0

7

605

22

46

[portal][sc:get:factor-pesticides-contains-name]

6081

1.731

0

8

766

23

47

[portal][sc:get:factor-labour-contains-name]

6084

1.731

0

8

886

22

45

[portal][sc:get:factor-chemical-obrb-contains-name]

6079

1.73

0

8

945

23

46

[portal][sc:get:factor-chemical-hygiene-contains-name]

6078

1.73

0

8

829

23

47

[portal][sc:get:factor-chemical-host-contains-name]

6087

1.732

0

9

538

24

49

[portal][sc:get:factor-chemical-arbitrary-contains-name]

6087

1.732

0

9

878

23

46

[portal][sc:get:factor-bio-contains-name]

6084

1.731

0

8

617

23

48

Операції запису даних в реєстр на рівні Дата Платформи

[portal][bp:update-lab][task:update-laboratory-data][sign-form]

3644

1.037

0

319

3168

686

1086

[portal][bp:update_personnel][task:update-personnel-data][sign-form]

3551

1.011

0

26

592

50

82

[portal][bp:update_personnel][task:update-personnel-data][sign-form]

3548

1.01

0

330

3654

688

1096

[portal][bp:update_chemical_dict][task:update-chemical-dict][sign-form]

3292

0.937

0

305

3018

678

1106

[portal][bp:create-subject][task:create-subject][sign-form]

3517

1.001

0

315

2671

627

1038

[portal][bp:create-lab][task:create-lab][sign-form]

3771

1.073

0

322

2998

651

1069

[portal][bp:create_app_expanse][task:sign-create-app-expanse][sign-form]

2858

0.813

0

360

2799

732

1167

[portal][bp:create_app_exclude][task:sign-create-app-exclude][sign-form]

2496

0.71

0

343

3335

745

1137

[portal][bp:add_personnel][task:fill-personnel-data][sign-form]

3554

1.011

0

332

2691

611

942

[portal][bp:create_app_primary][task:sign-create-app-primary][sign-form]

3219

0.916

0

366

3435

730

1163

Операції виконання користувацьких задач без підпису

[portal][bp:update-lab][task:update-laboratory-data][complete]

7294

2.076

0

91

1394

189

331

[portal][bp:update_personnel][task:update-personnel-data][complete]

3549

1.01

0

95

1459

202

352

[portal][bp:update_chemical_dict][task:update-chemical-dict][complete]

3291

0.937

0

102

1398

208

360

[portal][bp:read_personnel][task:read-personnel][complete]

2354

0.67

0

119

1300

325

581

[portal][bp:read_lab][task:read-lab][complete]

2410

0.686

0

125

1830

319

592

[portal][bp:create-lab][task:fill-laboratory-data][complete]

3774

1.074

0

100

1240

199

346

[portal][bp:create_app_primary][task:letter_data][complete]

3219

0.916

0

85

1599

191

332

[portal][bp:create_app_primary][task:decision_include][complete]

3219

0.916

0

85

1188

192

336

[portal][bp:create_app_primary][task:create_app_primary][complete]

3220

0.916

0

98

1511

205

362

[portal][bp:create_app_primary][task:check_complience][complete]

3220

0.916

0

104

1714

206

355

[portal][bp:create_app_primary][task:add_bio_phys_labor_factors_task][complete]

3222

0.917

0

96

1770

198

347

[portal][bp:create_app_expanse][task:decision_include][complete]

2863

0.815

0

91

1465

195

347

[portal][bp:create_app_expanse][task:create_app_expanse][complete]

2860

0.814

0

98

1635

212

371

[portal][bp:create_app_expanse][task:check_complience][complete]

5724

1.629

0

86

1518

200

348

[portal][bp:create_app_expanse][task:add_bio_phys_labor_factors_task][complete]

2862

0.814

0

101

1677

202

348

[portal][bp:create_app_exclude][task:letter_data][complete]

2501

0.712

0

95

1503

200

345

[portal][bp:create_app_exclude][task:create_app_exclude_decision][complete]

2501

0.712

0

98

1561

206

360

[portal][bp:create_app_exclude][task:create_app_exclude][complete]

2497

0.711

0

104

1566

208

361

[portal][bp:create_app_exclude][task:create_app_exclude_check][complete]

2501

0.712

0

106

1564

214

375

[portal][bp:add_personnel][task:fill-personnel-data][complete]

3546

1.009

0

108

1299

217

363

Операції отримання інформації про задачу

[portal][bp:update-lab][task:update-laboratory-data][get-task]

3648

1.038

0

27

622

49

83

[portal][bp:update-lab][task:sign-laboratory-data][get-task]

3641

1.036

0

27

1066

49

78

[portal][bp:update-lab][task:fill-laboratory-data][get-task]

3647

1.038

0

26

868

50

84

[portal][bp:update_personnel][task:update-personnel-data][get-task]

3550

1.01

0

28

473

50

85

[portal][bp:update_chemical_dict][task:update-chemical-dict][get-task]

3290

0.936

0

25

939

51

84

[portal][bp:update_chemical_dict][task:sign-update-chemical-dict][get-task]

3294

0.937

0

25

1080

51

82

[portal][bp:read_lab][task:read-lab][get-task]

2409

0.686

0

27

1065

52

86

[portal][bp:create-subject][task:create-subject][get-task]

3515

1

0

26

482

47

79

[portal][bp:read_personnel][task:read-personnel][get-task]

2353

0.67

0

27

565

53

84

[portal][bp:create-lab][task:fill-laboratory-data][get-task]

3775

1.074

0

26

1063

48

79

[portal][bp:create-lab][task:sign-create-lab][get-task]

3776

1.075

0

26

628

49

81

[portal][bp:create_app_primary][task:sign-create-app-primary][get-task]

3221

0.917

0

27

618

51

84

[portal][bp:create_app_primary][task:letter_data][get-task]

3219

0.916

0

26

626

51

86

[portal][bp:create_app_primary][task:decision_include][get-task]

3219

0.916

0

27

730

50

83

[portal][bp:create_app_primary][task:create_app_primary][get-task]

3220

0.916

0

40

876

80

137

[portal][bp:create_app_primary][task:check_complience][get-task]

3219

0.916

0

27

642

50

83

[portal][bp:create_app_primary][task:add_bio_phys_labor_factors_task][get-task]

3220

0.916

0

27

769

52

86

[portal][bp:create_app_expanse][task:sign-create-app-expanse][get-task]

2859

0.814

0

27

782

52

86

[portal][bp:create_app_expanse][task:letter_data][get-task]

2860

0.814

0

27

396

51

85

[portal][bp:create_app_expanse][task:decision_include][get-task]

2862

0.814

0

27

661

51

83

[portal][bp:create_app_expanse][task:create_app_expanse][get-task]

2863

0.815

0

40

446

79

135

[portal][bp:create_app_expanse][task:check_complience][get-task]

2863

0.815

0

27

577

51

83

[portal][bp:create_app_expanse][task:add_bio_phys_labor_factors_task][get-task]

2858

0.813

0

27

601

53

91

[portal][bp:create_app_exclude][task:sign-create-app-exclude][get-task]

2499

0.711

0

28

1391

53

87

[portal][bp:create_app_exclude][task:letter_data][get-task]

2493

0.709

0

27

784

53

87

[portal][bp:create_app_exclude][task:create_app_exclude][get-task]

2496

0.71

0

41

937

82

133

[portal][bp:create_app_exclude][task:create_app_exclude_decision][get-task]

2497

0.711

0

26

624

52

86

[portal][bp:create_app_exclude][task:create_app_exclude_check][get-task]

2494

0.71

0

27

1049

53

89

[portal][bp:add_personnel][task:sign-personnel-data][get-task]

3551

1.011

0

27

577

50

86

[portal][bp:add_personnel][task:fill-personnel-data][get-task]

3550

1.01

0

26

963

50

86

Операції старту виконання бізнес процесу

[portal][bp:create_app_exclude][start-with-form]

2497

0.711

0

93

1471

203

344

[portal][bp:read_personnel][start-with-form]

2353

0.67

0

102

1627

205

344

[portal][bp:read_lab][start-with-form]

2411

0.686

0

111

1491

226

375

[portal][bp:create-subject][start-with-form]

3793

1.079

0

69

1450

162

295

[portal][bp:create-lab][start-with-form]

3773

1.074

0

70

1466

148

266

[portal][bp:create_app_primary][start-with-form]

3221

0.917

0

111

1653

223

369

[portal][bp:create_app_expanse][start-with-form]

2859

0.814

0

113

1464

224

376

[portal][bp:add_personnel][start-with-form]

3550

1.01

0

72

1435

156

277

[portal][bp:update-lab][start-with-form]

3648

1.038

0

102

1417

204

345

[portal][bp:update_personnel][start-with-form]

3551

1.011

0

97

1439

192

336

[portal][bp:update_chemical_dict][start]

3292

0.937

0

32

1396

70

124

Інші операції

[portal][logout]

2351

0.669

0

18

981

53

181

[portal][login]

3854

1.097

0

89

894

147

298

[portal][get-user-tasks-lightweight]

131205

37.338

0

18

1893

37

62

[portal][get-user-tasks-count]

8618

2.452

0

16

589

31

52

[portal][get-user-runtime-process-instances]

3663

1.042

0

8

430

18

35

[portal][get-user-info]

37686

10.725

0

6

1021

26

69

[portal][get-user-history-tasks]

3662

1.042

0

9

796

23

47

[portal][get-user-history-process-instances]

3662

1.042

0

8

577

21

44

[portal][get-user-history-process-instances-count]

3853

1.096

0

17

768

34

52

[portal][get-task]

33564

9.552

0

14

937

30

53

[portal][get-process-definitions]

31661

9.01

0

15

1103

31

54

[portal][get-process-definitions-count]

3854

1.097

0

16

547

28

46

[portal][get-login-page]

3853

1.096

0

3

1011

9

23

[portal][get-home-page]

3853

1.096

0

10

705

23

55

[portal][get-grouped-process-definitions]

3845

1.094

0

21

625

40

67

[portal][get-form-by-key]

128177

36.476

0

3

1050

18

39

2.5. Використання ресурсів

img 3

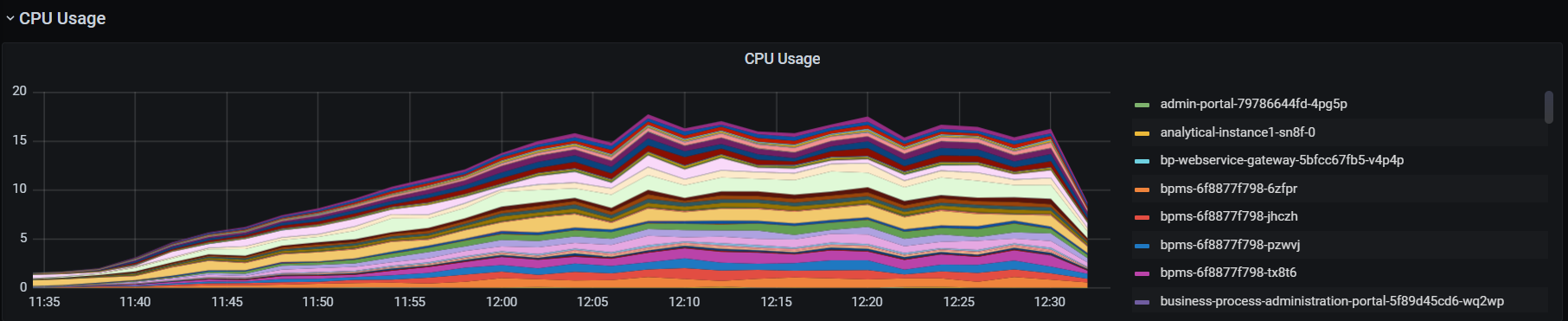

Зображення 3. Використання ЦП (CPU)
img 4

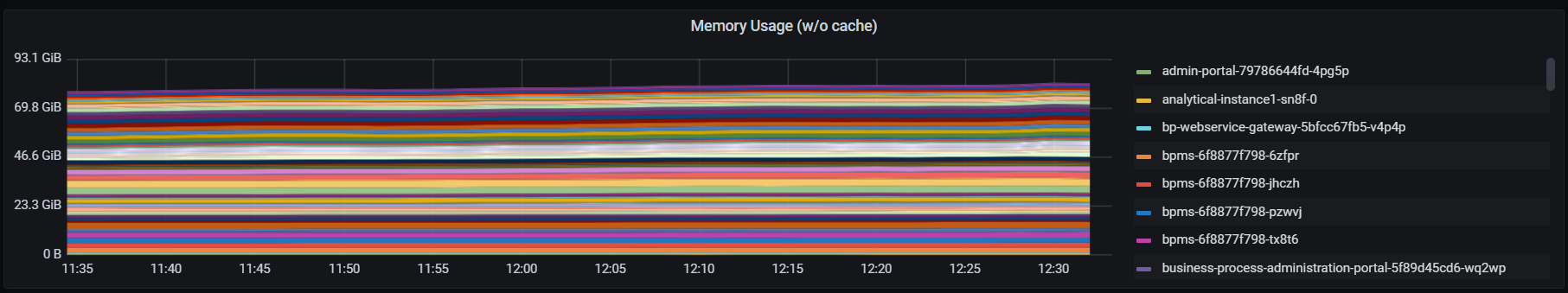

Зображення 4. Використання пам’яті
img 5

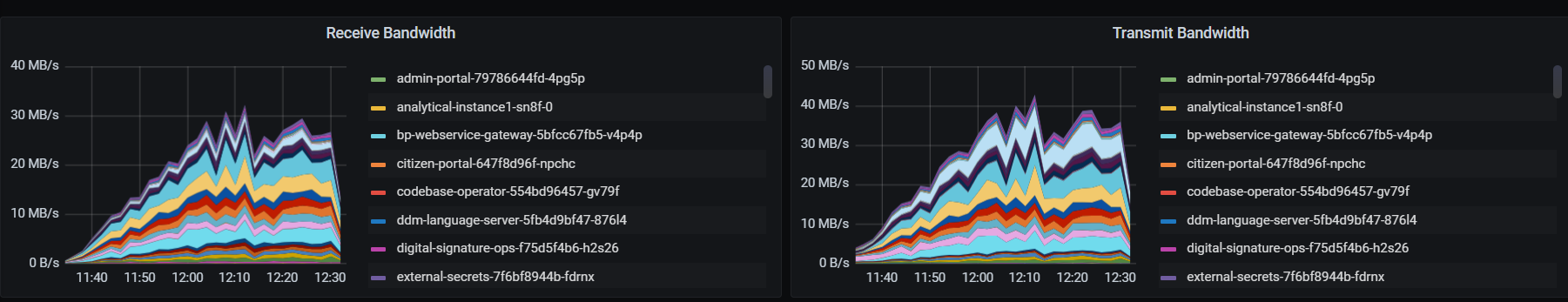

Зображення 5. Використання мережі

2.6. Аналіз помилок

Помилок у процесі виконання тесту виявлено не було

2.7. Висновки

Платформа з 1 розгорнутим реєстром атестованих лабораторій під навантаженням 1500 користувачів протягом 1 години відпрацьовує з 0.00% помилок та залишається в межах виділених ресурсів.

Цей тест демонструє приклад роботи реєстру при планованому повному навантаженні в робочий час.

2.7.1. Значення затримки при повному навантаженні (95-й процентиль)

  • Операції читання даних з реєстру на рівні Дата Платформи (за переліком ключових полів, без запитів до сторонніх реєстрів) ~ 42 мс.

  • Операції запису даних в реєстр на рівні Дата Платформи ~ 988 мс.

2.7.2. Значення пропускної здатності при повному навантаженні

  • Пропускна здатність для операцій читання з реєстру на рівні Дата Платформи — 119.938 запитів/с.

  • Пропускна здатність для операції запису даних в реєстр на рівні Дата Платформи — 9.519 запитів/с.

  • Пропускна здатність для операції запуску нових бізнес-процесів — 9.519 запитів/с.

  • Пропускна здатність для операції виконання користувацьких задач без підпису — 18.962 запитів/с.

  • Середня пропускна здатність (усереднена для усіх типів запитів, включно з логіном, опрацюванням бізнес-процесів тощо) — 300.7 запитів/c.

2.7.3. Загальна кількість операцій при повному навантаженні

  • Загальна кількість операцій збереження даних до реєстру — 33450 запитів.

  • Загальна кількість виконаних бізнес-процесів — 34948 запитів.
