Налаштування рейт-лімітів для пошукових умов, файлових ендпоінтів та бізнес-процесів

Це керівництво надає детальні інструкції з налаштування обмеження кількості запитів (рейт-лімітів) до певних сервісів за допомогою плагінів Kong. Інструкція покриває основні аспекти управління мережевим трафіком на Платформі й спрямована на забезпечення оптимального використання ресурсів та підвищення стабільності сервісів.

1. Загальний опис

Рейт-лімітування (англ. — Rate limiting) є ключовою стратегією для контролю мережевого трафіку.

API рейт-ліміти встановлюють обмеження на кількість HTTP-запитів до сервісу чи маршруту за визначений часовий період, який може варіюватися від секунд до років.

Маршрут визначає вхідний роут до конкретного сервісу в межах реєстру, в Kubernetes відомий як Ingress. На Платформі реєстрів, заснованій на технологіях OpenShift та Kubernetes, Ingress є вирішальним для налаштування вхідних роутів до специфічних сервісів, надаючи можливість тонкого управління маршрутизацією трафіку з використанням HTTP та HTTPS-запитів.

Ключовою практикою є використання KongPlugin для реалізації рейт-лімітування, яке дозволяє точно визначати обсяги оброблюваних запитів сервісами Платформи, підтримуючи її стабільність та доступність. Рейт-лімітування важливе для декількох ключових сценаріїв:

  • Пошукові критерії: ефективний контроль доступу до пошукових сервісів (Search Conditions) забезпечує ощадливе використання ресурсів та швидке оброблення запитів.

  • Отримання файлів/цифрових документів: ліміти на доступ до сервісів файлів зберігають високу пропускну спроможність та забезпечують безпеку даних.

  • Бізнес-процеси: обмеження запитів до сервісів управління процесами запобігає перевантаженню системи та забезпечує надійне управління.

Застосування KongPlugin для налаштування Ingress підсилює контроль трафіку та безпеку на Платформі, дозволяючи адміністраторам детально налаштовувати мережевий доступ до сервісів, оптимізуючи використання ресурсів і забезпечуючи стабільність роботи Платформи.

Дізнайтеся більше про механізм рейт-лімітування на сторінці API Рейт-ліміти: обмеження кількості запитів за одиницю часу.

2. Кроки налаштування

У цьому розділі описані кроки налаштування рейт-лімітів для трьох ключових сценаріїв:

  • Пошукові умови

  • Файлові ендпоінти

  • Бізнес-процеси

У результаті система створить наступні ресурси:

Таблиця 1. Ключові ресурси та їх призначення
Ресурс Призначення

Rate limiting KongPlugin

Використовується в Kong API Gateway для застосування правил рейт-лімітування до певного URL. Плагін підключається до Ingress і посилається на Secret, який містить конфігурацію допустимих запитів за одиницю часу.

Rate limiting Secret

Використовується в KongPlugin. Зберігає дані про кількість дозволених запитів за одиницю часу (можливі значення: second, minute, hour, day, month, year) і адресу Redis для зберігання лічильників.

Rate limiting Service

Виступає в ролі хоста для адреси, зазначеної у Secret, де зберігаються лічильники рейт-лімітів. Сервіс діє як проксі для запитів до Redis.

Backend Ingress

Визначає правила доступу до конкретного URL. Конфігурація має включати назву KongPlugin для рейт-лімітування, а також повну інформацію про URL, включно з host, path і HTTP-методом. Якщо рейт-ліміт не досягнуто, запит перенаправляється на Service.

Backend Service

Визначає набір подів для обробки запитів, що надійшли через Ingress. Цей ресурс не відповідає за рейт-лімітування.

Цей процес дозволяє налаштувати рейт-ліміти для оптимального використання і захисту ресурсів від перевантаження, а також забезпечення стабільності сервісів.

2.1. Обмеження кількості запитів для умов пошуку

Рейт-лімітування для умов пошуку забезпечує контроль доступу до пошукових сервісів (Search Conditions), зменшуючи навантаження на ресурси.

Для конфігурацій, пов’язаних з умовами пошуку, автоматично генеруються ресурси вхідних роутів (Ingresses). Ці ресурси можуть бути використані як шаблони для створення нових роутів та підключення плагіну Kong.

Детальніше про параметри конфігурації Kong-плагіну ви можете переглянути на сторінках офіційної документації.

Виконайте наступні кроки для налаштування рейт-лімітів для умов пошуку.

2.1.1. Створення плагіну Kong та секретів для конфігурації

  1. Визначте ресурс KongPlugin з необхідними конфігураціями. Цей плагін використовує секрет для своїх деталей конфігурації.

    Приклад додавання Kong-плагіну
    kind: KongPlugin
apiVersion: configuration.konghq.com/v1
metadata:
  name: sc-rate-limiting-plugin
configFrom:
  secretKeyRef:
    name: sc-rate-limiting-plugin-secret-conf
    key: by-header
plugin: rate-limiting

    Опис ключових параметрів:

    • configFrom.secretKeyRef.name: вказує ім’я секрета, що містить конфігурацію плагіну.

    • configFrom.secretKeyRef.key: вказує ключ у секреті, що містить конфігурацію.

  2. Створіть секрет Kubernetes для зберігання деталей конфігурації плагіну.

    Приклад секрету для конфігурації обмеження кількості запитів
    apiVersion: v1
kind: Secret
metadata:
  name: sc-rate-limiting-plugin-secret-conf
  labels:
    kong-plugin-conf: rate-limiting
stringData:
  by-header: |
    second: 100
    policy: redis
    limit_by: header
    header_name: forwarded
    redis_host: ext-system-rate-limiting
    redis_port: 26379
    redis_password: <redis_password_from_secret>
type: Opaque
    Таблиця 2. Опис ключових параметрів
    Параметр Опис

    apiVersion

    Версія API, яка використовується для створення секрету. У цьому випадку, v1.

    kind

    Тип ресурсу, який створюється. У цьому контексті, Secret.

    metadata.name

    Назва секрету, який використовується для ідентифікації в Kubernetes.

    metadata.labels.kong-plugin-conf

    Мітка для ідентифікації конфігурації плагіну, асоційованої з цим секретом. Вказує на використання цього секрету для плагіну обмеження кількості запитів.

    stringData.by-header

    Стрічкове значення, яке містить конфігурацію для плагіну рейт-лімітування, включно з лімітом запитів на секунду, політикою використання Redis, способом обмеження (за заголовком), ім’ям заголовка, хостом та портом Redis.

    second

    Кількість запитів, дозволених на секунду.

    policy

    Політика обмеження, яка використовується. У цьому випадку, redis, що вказує на використання Redis для зберігання лічильників.

    limit_by

    Метод обмеження, який використовується. У цьому випадку, header, що означає обмеження за значенням заголовка.

    header_name

    Ім’я заголовка, яке використовується для обмеження. У прикладі використовується forwarded.

    redis_host

    Назва сервісу, хост, який потрібно створити. За його допомогою лічильники рейт-лімітів зберігатимуться у Redis (див. детальніше — Створення сервісу Redis для зберігання лічильників рейт-лімітів).

    redis_port

    Порт, на якому працює Redis.

    redis_password

    Пароль для доступу до Redis. Значення <redis_password_from_secret> потрібно замінити на фактичний пароль Redis, який можна отримати з секрету redis-auth.

    type

    Тип секрету, який в цьому випадку є Opaque, означає, що він містить довільні дані.

2.1.2. Створення сервісу Redis для зберігання лічильників рейт-лімітів

Налаштуйте сервіс Redis, який зберігатиме лічильники обмеження кількості запитів (рейт-лімітів) і буде використовуватися як бекенд для Kong-плагіну.

Приклад сервісу збереження лічильників рейт-лімітів для Redis
kind: Service
apiVersion: v1
metadata:
  name: ext-system-rate-limiting
spec:
  clusterIP: None
  ipFamilies:
    - IPv4
  ports:
    - name: http
      protocol: TCP
      port: 26379
      targetPort: 6379
  internalTrafficPolicy: Cluster
  type: ClusterIP
  ipFamilyPolicy: SingleStack
  sessionAffinity: None
  selector:
    app.kubernetes.io/component: redis
Таблиця 3. Опис ключових параметрів
Параметр Опис

kind

Тип ресурсу, який створюється. У цьому випадку, Service.

apiVersion

Версія API, яка використовується для створення сервісу. У цьому випадку, v1.

metadata.name

Назва сервісу, яка використовується для ідентифікації в Kubernetes.

spec.clusterIP

IP-адреса сервісу в межах кластера. None означає, що для сервісу не буде створено ClusterIP.

spec.ipFamilies

Список підтримуваних IP-протоколів. Вказує на використання IPv4.

spec.ports.name

Назва порту, яка використовується для ідентифікації в конфігурації.

spec.ports.protocol

Протокол, який використовується для порту. У цьому випадку, TCP.

spec.ports.port

Порт, на якому слухає сервіс.

spec.ports.targetPort

Порт пода, до якого спрямовується трафік.

spec.internalTrafficPolicy

Політика обробки внутрішнього трафіку в межах кластера. Cluster означає, що трафік може бути спрямований до будь-якого пода в кластері.

spec.type

Тип сервісу. ClusterIP вказує, що сервіс доступний в межах кластера.

spec.ipFamilyPolicy

Політика використання сімейства IP-адрес. SingleStack означає, що використовується лише одне сімейство IP-адрес.

spec.sessionAffinity

Політика афінітету сесії. None означає, що афінітет сесії не використовується.

selector.app.kubernetes.io/component

Селектор для визначення подів, які обслуговуватимуть трафік для цього сервісу. У цьому випадку, вказує на компонент redis.

2.1.3. Створення та конфігурація вхідних роутів (Ingress)

Використовуйте наявні ресурси вхідних роутів як шаблон для створення нових, інтегруючи плагін Kong.

Розглянемо приклад для умови пошуку search-educational-all-allow-access-contains-b.

  1. Ініціювання нового вхідного маршруту для контролю доступу.

    Для встановлення обмежень доступу через рейт-лімітування, створіть спеціалізований вхідний маршрут (роут), external-system-api-kong-proxy-custom. Це можна зробити шляхом адаптації наявного маршруту external-system-api-kong-proxy з додаванням суфікса -custom до хосту. Таким чином ви створите новий хост external-service-api-<registry-name>-main-custom.apps.<cluster-name>.<dns-wildcard>, який використовується для детального керування трафіком до вашого сервісу.

    Приклад ініціювання нового роуту для контролю доступу
    kind: Route
apiVersion: route.openshift.io/v1
metadata:
  name: external-system-api-kong-proxy-custom
  namespace: dima01
  labels:
    app: istio-ingressgateway
    release: istio
    install.operator.istio.io/owning-resource: istiocontrolplane
    istio: istio-ingressgateway-dima01-main
    operator.istio.io/version: 1.18.0
    istio.io/rev: default
    install.operator.istio.io/owning-resource-namespace: istio-system
    operator.istio.io/component: IngressGateways
    operator.istio.io/managed: Reconcile
spec:
  host: >-
    external-service-api-<registry-name> -main-custom.apps.<cluster-name>.<dns-wildcard>
  to:
    kind: Service
    name: istio-ingressgateway-dima01-main
    weight: 100
  port:
    targetPort: http2
  tls:
    termination: edge
    insecureEdgeTerminationPolicy: Redirect
  wildcardPolicy: None
    Таблиця 4. Опис ключових параметрів
    Параметр Опис

    kind

    Вказує на тип ресурсу в Kubernetes/OpenShift. У цьому випадку Route визначає маршрут, що керує зовнішнім трафіком до сервісів у кластері.

    apiVersion

    Версія API, яка використовується для створення цього об’єкта. route.openshift.io/v1 є специфічною для OpenShift версією API для маршрутизації.

    metadata.name

    Унікальна назва маршруту в межах простору імен, яка дозволяє ідентифікувати його серед інших ресурсів.

    metadata.namespace

    Простір імен, до якого належить маршрут. У цьому випадку вказує на dima01.

    labels

    Мітки, що асоціюють маршрут з конкретними елементами або аплікаціями в кластері, наприклад, istio-ingressgateway або istiocontrolplane.

    spec.host

    Хост або DNS ім’я, через яке маршрут буде доступний зовнішньому трафіку.

    spec.to.kind

    Тип ресурсу, до якого буде спрямовано трафік. Зазвичай це Service.

    spec.to.name

    Назва сервісу, до якого маршрут спрямовує трафік.

    spec.to.weight

    Вага маршруту, що може використовуватись для розподілу навантаження між кількома маршрутами.

    spec.port.targetPort

    Порт сервісу, до якого буде направлено трафік. http2 вказує на використання протоколу HTTP/2.

    spec.tls.termination

    Визначає тип TLS-термінації. edge означає, що TLS-термінація відбувається на краю мережі (на ingress controller).

    spec.tls.insecureEdgeTerminationPolicy

    Політика для обробки незахищеного трафіку. Redirect означає, що всі HTTP-запити будуть перенаправлені на HTTPS.

    spec.wildcardPolicy

    Вказує на політику використання wildcard. None означає, що wildcard не використовуються.

    Замініть наступні значення параметрів на потрібні:

    • <registry-name> — назва реєстру;

    • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.

  2. Інтеграція нового хоста в Gateway та VirtualService.

    Щоб активувати новий хост для управління трафіком, необхідно оновити конфігурації Gateway та VirtualService. Додайте новий хост external-service-api-<registry-name>-main-custom.apps.<cluster-name>.<dns-wildcard> до списку хостів у цих ресурсах, аналогічно до наявного хосту external-service-api-*, забезпечуючи таким чином його розпізнавання та правильну маршрутизацію запитів.

    Запуск пайплайну оновлення реєстру може призвести до видалення налаштувань custom-хосту, тому важливо повторно застосувати ці зміни після кожного оновлення реєстру. Для забезпечення постійності цих налаштувань, рекомендується внести відповідні зміни безпосередньо у вихідні файли репозиторію реєстру:

    • deploy-templates/istio-configuration/templates/040-gateway.yaml

    • deploy-templates/istio-configuration/templates/060-virtual-service.yaml
    rate limit sc files bp 1

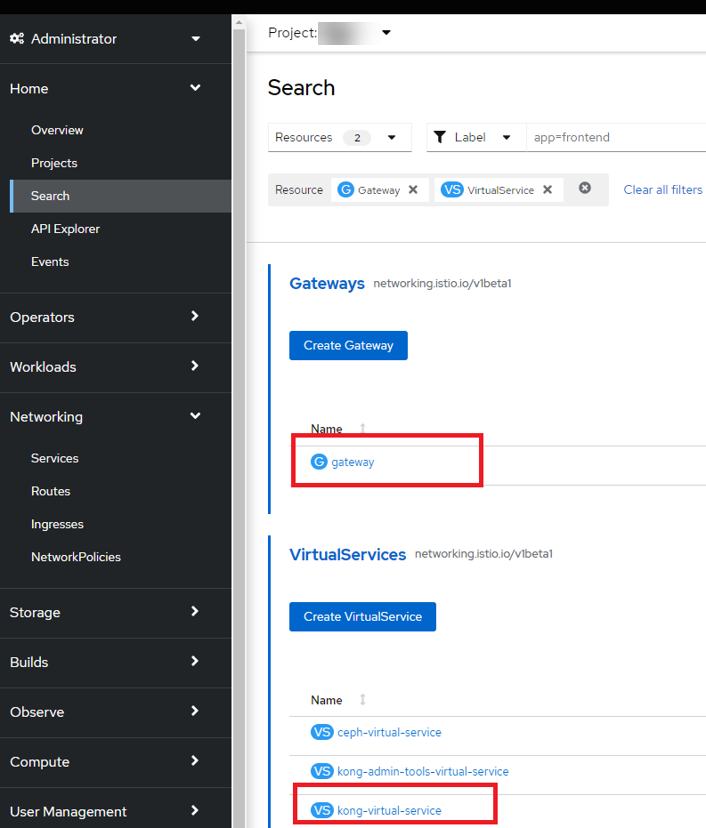

    Зображення 1. Консоль OpenShift. Gateways та VirtualServices
    rate limit sc files bp 2

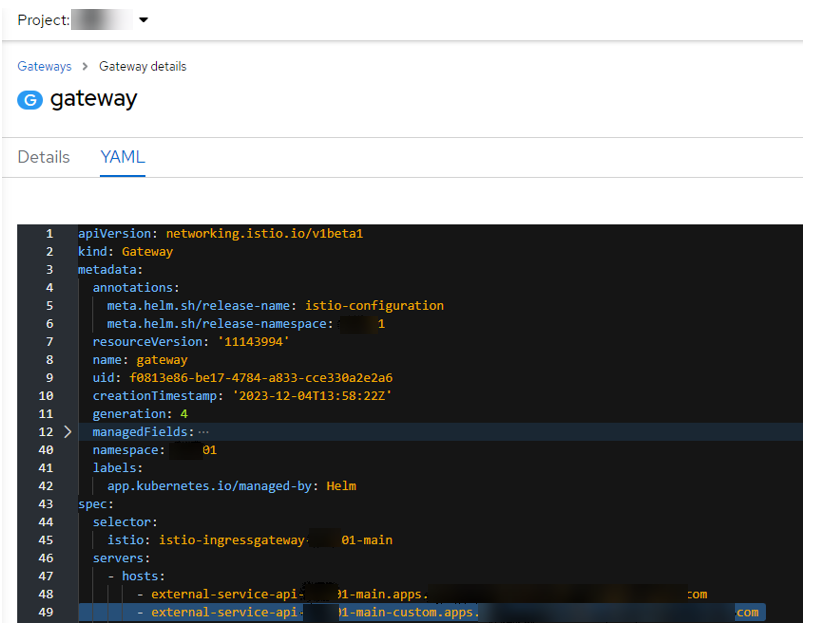

    Зображення 2. Ресурс gateway. YAML-конфігурація
    rate limit sc files bp 3

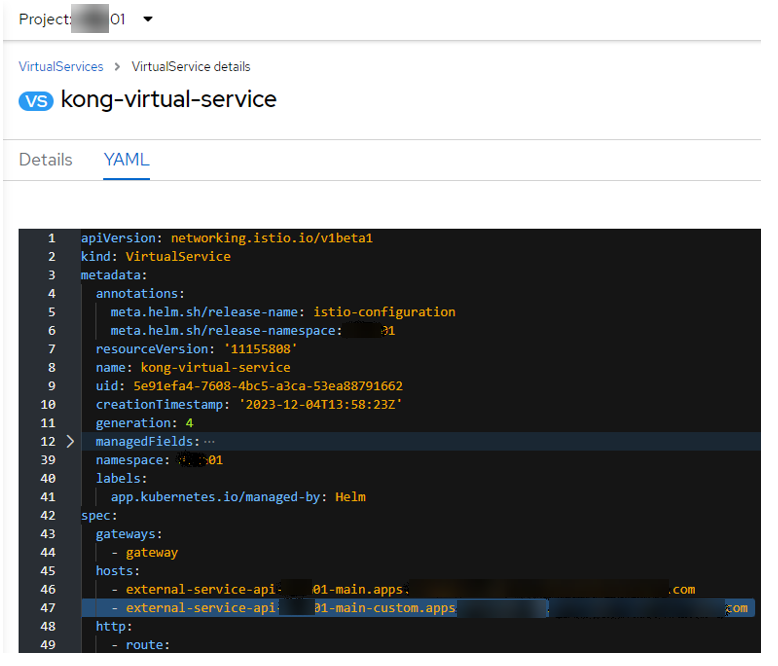

    Зображення 3. Ресурс kong-virtual-service. YAML-конфігурація

  3. Конфігурація специфічного Ingress для керування доступом.

    Для створення індивідуалізованого доступу до сервісів за допомогою рейт-лімітування, ініціюйте новий Ingress, використовуючи як основу наявний маршрут із префіксом ext-system-api-*. Адаптуйте його, задавши custom-хост і додавши анотацію konghq.com/plugins: sc-rate-limiting-plugin для інтеграції плагіну Kong. Це дозволяє детально налаштувати обробку запитів до конкретної умови пошуку, забезпечуючи ефективне управління навантаженням на сервіси.

    Приклад налаштування Ingress для керування доступом
    kind: Ingress
apiVersion: networking.k8s.io/v1
metadata:
  annotations:
    konghq.com/methods: 'GET,POST'
    konghq.com/plugins: sc-rate-limiting-plugin
    konghq.com/preserve-host: 'false'
    konghq.com/protocols: 'http,https'
    konghq.com/strip-path: 'true'
    meta.helm.sh/release-name: registry-rest-api
    meta.helm.sh/release-namespace: registry-name
  name: ext-system-api-0-search-educational-all-allow-access-contains-b-custom
  namespace: registry-name
  labels:
    app.kubernetes.io/component: app
    app.kubernetes.io/instance: registry-rest-api
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: external-system-api
    app.kubernetes.io/version: 1.0.0
    helm.sh/chart: registry-rest-api-1.0.0
spec:
  ingressClassName: kong
  rules:
    - host: >-
        external-service-api-<registry-name>-main-custom.apps.<cluster-name>.<dns-wildcard>
      http:
        paths:
          - path: >-
              /api/gateway/data-factory/search-educational-all-allow-access-contains-by-name
            pathType: ImplementationSpecific
            backend:
              service:
                name: >-
                  ext-system-api-0-search-educational-all-allow-access-contains-b
                port:
                  number: 8080
    Таблиця 5. Опис ключових параметрів
    Параметр Опис

    kind

    Вказує, що створюється ресурс типу Ingress, який використовується для маршрутизації зовнішнього трафіку до сервісів у кластері.

    apiVersion

    Версія API, яка вказує на використання специфікації Ingress від networking.k8s.io/v1.

    metadata.annotations

    Метадані, що містять анотації для налаштування поведінки Ingress, зокрема використання плагінів Kong для рейт-лімітування, методів запитів та протоколів.

    metadata.name

    Унікальна назва об’єкта Ingress у межах простору імен, що ідентифікує конкретний вхідний маршрут.

    metadata.namespace

    Простір імен, в якому розміщено Ingress, дозволяє ізолювати ресурси в межах одного кластера.

    labels

    Мітки, призначені для категоризації та організації Ingress у кластері, включаючи інформацію про аплікацію, версію тощо.

    spec.ingressClassName

    Ім’я класу Ingress, який використовується для застосування конкретних налаштувань Ingress Controller, у цьому випадку Kong.

    spec.rules

    Правила, що визначають, як трафік має бути маршрутизований до сервісів на основі запитаних хостів та шляхів.

    spec.rules[].host

    Хост, для якого застосовуються ці правила маршрутизації, визначає доменне ім’я, через яке зовнішній трафік надходить до сервісів.

    spec.rules[].http.paths[].path

    Шлях в URL, для якого має бути застосоване правило, визначає конкретний маршрут в межах хоста.

    spec.rules[].http.paths[].pathType

    Вказує на тип використовуваного шляху, ImplementationSpecific дозволяє контролеру Ingress вибирати власну стратегію зіставлення шляхів.

    spec.rules[].http.paths[].backend.service.name

    Назва сервісу, до якого має бути спрямований трафік, відповідає конкретному сервісу у кластері.

    spec.rules[].http.paths[].backend.service.port.number

    Номер порту сервісу, на який має бути спрямований трафік, вказує на порт, через який сервіс приймає зовнішні запити.

    Замініть наступні значення параметрів на потрібні:

    • <registry-name> — назва реєстру;

    • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.

2.2. Налаштування ingress для файлових ендпоінтів

Конкретні ingresses для кінцевих точок файлів дозволяють детально керувати доступом та забезпечувати безпеку даних.

2.2.1. Створення специфічних ingresses для доступу до файлів

Визначте ingresses з конкретними шляхами для керування запитами до файлів.

Специфікація для ендпоінтів файлів

Для точного управління доступом до файлів через API, потрібно створити спеціалізовані ingresses, що дозволяють деталізовано керувати запитами до файлів. Це стосується ендпоінтів типу /files/{table}/{id}/column/{fileId}, для яких базові ingresses наразі охоплюють лише шлях /files/.

Детальне налаштування шляхів

Для досягнення цієї мети, використовуйте шляхи, як-от /api/gateway/data-factory/files/animal-profile/(.)/main-photo/(.), які дозволяють більш гнучко визначати доступ до конкретних файлів або документів.

Створення ingress та сервісів

При створенні цих вхідних роутів та відповідних сервісів, рекомендується використовувати як зразок наявні роути та сервіси з ідентифікатором ext-system-api-*-files, доступні у розділі Networking > Ingresses та Networking > Services відповідно.

Важливо зазначити, що для новостворених сервісів необхідно опустити анотацію konghq.com/path: /files, щоб забезпечити коректну маршрутизацію запитів.
Приклад коду з Ingress для доступу до файлів
kind: Ingress
apiVersion: networking.k8s.io/v1
metadata:
  annotations:
    konghq.com/methods: 'GET,POST'
    konghq.com/plugins: 'es-rate-limiting-plugin,animal-profile-edit-path
    konghq.com/preserve-host: 'false'
    konghq.com/protocols: 'http,https'
    konghq.com/regex-prefix: /~
    konghq.com/strip-path: 'false'
    meta.helm.sh/release-namespace: registry-name
  name: es-animal-profile-rate-limiting
  namespace: registry-name
  labels:
    app.kubernetes.io/component: app
    app.kubernetes.io/name: external-system-api
spec:
  ingressClassName: kong
  rules:
    - host: >-
        external-service-api-<registry-name>-main.apps.<cluster-name>.<dns-wildcard>
      http:
        paths:
          - path: >-
              /~/api/gateway/data-factory/files/animal-profile/(.*)/main-photo/(.*)
            pathType: ImplementationSpecific
            backend:
              service:
                name: ext-system-api-4-files-bp
                port:
                  number: 8080
Таблиця 6. Опис ключових параметрів
Параметр Опис

kind

Визначає тип об’єкта, який створюється. У цьому випадку, Ingress використовується для маршрутизації зовнішнього трафіку до сервісів у кластері.

apiVersion

Вказує на версію API Kubernetes, яка використовується для створення ingress. networking.k8s.io/v1 є актуальною версією для ingress-ресурсів.

metadata.annotations

Набір анотацій, які застосовуються до ingress для налаштування додаткової поведінки. Включає методи запитів (GET, POST), назви плагінів Kong (es-rate-limiting-plugin, animal-profile-edit-path), налаштування збереження хосту, протоколи, використання регулярних виразів та політику видалення шляху.

metadata.name

Унікальна назва ingress в межах простору імен, яка дозволяє ідентифікувати його серед інших ресурсів.

metadata.namespace

Простір імен, в якому розміщено ingress. Вказує на розташування ingress в рамках кластера.

labels

Мітки використовуються для асоціації ingress з конкретними сервісами або додатками, спрощуючи їх керування та ідентифікацію.

spec.ingressClassName

Ім’я класу ingress, яке вказує на використання конкретного Ingress Controller, у цьому випадку kong, для обробки маршрутизації.

spec.rules[].host

Хост, для якого застосовуються правила маршрутизації. Визначає доменне ім’я, за яким буде доступний сервіс.

spec.rules[].http.paths[].path

Шлях, за яким запити будуть направлені до відповідного сервісу. Використовує регулярні вирази для гнучкого визначення шляхів.

spec.rules[].http.paths[].pathType

Визначає, як шлях повинен інтерпретуватися Ingress Controller. ImplementationSpecific дозволяє контролеру вибрати власну логіку обробки шляхів.

spec.rules[].http.paths[].backend.service.name

Назва сервісу, до якого направляються запити. Це вказує на конкретний сервіс у кластері, який оброблятиме запити.

spec.rules[].http.paths[].backend.service.port.number

Номер порту сервісу, на який направляються запити. Це вказує на порт в межах сервісу, який слухатиме вхідні запити.

Замініть наступні значення параметрів на потрібні:

  • <registry-name> — назва реєстру;

  • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.

2.2.2. Конфігурація сервісів для обробки файлових запитів

Налаштуйте сервіси для маршрутизації трафіку від ingresses до цільових подів.

Приклад конфігурації сервісу
kind: Service
apiVersion: v1
metadata:
  name: ext-system-api-4-files-bp
  labels:
    app.kubernetes.io/component: app
    app.kubernetes.io/instance: registry-rest-api
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: external-system-api
  annotations:
    ingress.kubernetes.io/service-upstream: 'true'
    konghq.com/override: kong-set-timeouts
    konghq.com/path: /
    konghq.com/plugins: external-system-datafactory-nopublic-oidc
    konghq.com/protocol: http
    meta.helm.sh/release-name: registry-rest-api
    meta.helm.sh/release-namespace: registry-name
spec:
  ipFamilies:
    - IPv4
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 8080
  internalTrafficPolicy: Cluster
  type: ClusterIP
  ipFamilyPolicy: SingleStack
  sessionAffinity: None
  selector:
    app: registry-rest-api-ext
Таблиця 7. Опис ключових параметрів
Параметр Опис

kind

Визначає тип ресурсу. Service є стандартним ресурсом Kubernetes для визначення мережевих служб.

apiVersion

Вказує версію API, яка використовується для створення сервісу. v1 є основною версією для сервісів.

metadata.name

Унікальна назва сервісу в межах простору імен.

labels

Мітки, що дозволяють асоціювати сервіс з конкретними додатками або компонентами.

annotations

Анотації надають додаткові налаштування сервісу, такі як використання конкретних плагінів Kong та маршрутизація трафіку.

spec.ipFamilies

Вказує на підтримку IP-протоколів. В цьому випадку, використовується IPv4.

spec.ports

Визначає порти, на які сервіс слухає вхідні запити, і маршрутизацію цих запитів до подів.

spec.type

Тип сервісу. ClusterIP вказує, що сервіс доступний лише в межах кластера.

selector

Визначає, які поди будуть обслуговувати запити, що надходять до цього сервісу, засновано на мітках подів.

2.2.3. Інтеграція плагіну для трансформації запитів

Використовуйте плагін request-transformer для модифікації шляхів запитів до сервісу. Це дозволить детально налаштувати обробку вхідних запитів, зокрема змінюючи їх шляхи для точного спрямування до цільових сервісів. Цей підхід підвищує гнучкість маршрутизації в Kong, дозволяючи адаптувати обробку запитів до специфіки вашого додатка або сервісу.

Підготовка плагіну та секретів

Перед додаванням плагіну request-transformer для фільтрації та трансформації запитів до файлових ендпоінтів, необхідно створити відповідний об’єкт KongPlugin та асоційований з ним секрет для зберігання конфігурації плагіну. Цей процес аналогічний до описаного у розділі Створення плагіну Kong та секретів для конфігурації, проте фокусується на специфіці обробки файлових запитів.
Приклад конфігурації плагіну для формування правильного шляху (path)
apiVersion: configuration.konghq.com/v1
config:
  replace:
    uri: '/files/animal-profile/$(uri_captures[1])/main-photo/$(uri_captures[2])'
kind: KongPlugin
metadata:
  name: animal-profile-edit-path
  namespace: registry-name
plugin: request-transformer
Таблиця 8. Опис ключових параметрів
Параметр Опис

apiVersion

Вказує на версію KongPlugin API, яка використовується. configuration.konghq.com/v1 є поточною версією для конфігурації плагінів.

config.replace.uri

Налаштування, що вказує новий URI для запитів, які відповідають певному шаблону. У цьому випадку, шаблон дозволяє динамічно замінювати частини шляху на основі вловлених з URL параметрів.

kind

Тип ресурсу, який в цьому контексті є KongPlugin, вказує на використання плагіну в Kong.

metadata.name

Унікальна назва плагіну в просторі імен, що дозволяє ідентифікувати його серед інших плагінів.

metadata.namespace

Простір імен, де розміщено плагін, забезпечує логічну ізоляцію та організацію ресурсів у кластері.

plugin

Вказує на тип плагіну, який застосовується. У цьому випадку request-transformer модифікує запити, змінюючи їх URI відповідно до заданої конфігурації.

2.3. Налаштування Ingress для бізнес-процесів

Індивідуальні ingresses для бізнес-процесів дозволяють точно керувати доступом до різних частин бізнес-логіки.

2.3.1. Передумови

Перед інтеграцією плагіну для управління доступом до API бізнес-процесів:

  1. Створіть KongPlugin з відповідними конфігураціями, як зазначено в розділі Створення плагіну Kong та секретів для конфігурації.

  2. Створіть Secret для зберігання параметрів конфігурації плагіну, як описано в розділі Створення плагіну Kong та секретів для конфігурації.

  3. Налаштуйте Service, який буде використовуватися для маршрутизації запитів до бізнес-процесів, як описано в розділі Створення сервісу Redis для зберігання лічильників рейт-лімітів.

Отже, ви маєте отримати створені KongPlugin, Secret та Service.

Цей крок є критичним для забезпечення можливості застосування плагіну через анотації в ingress (konghq.com/plugins). Процедура створення плагіну та секрету для бізнес-процесів схожа на описану для файлових ендпоінтів, але адаптована під специфіку управління бізнес-процесами через API.

2.3.2. Створення ingresses для бізнес-процесів

Адаптуйте наявні ingresses для створення нових, з унікальними шляхами, що ведуть до бізнес-процесів.

Ви можете адаптувати наявний ingress ext-system-api-bp-gateway, який знаходиться у розділі Networking > Ingresses вашої OpenShift-консолі.

Замініть у цьому ingress хост з external-service-api-dev.apps.<cluster-name>.<dns-wildcard> на external-service-api-<registry-name>-main.apps.<cluster-name>.<dns-wildcard> для створення нового, специфічного для вашого реєстру хоста. Альтернативно, ви можете просто скопіювати наявні налаштування хоста з відповідного маршруту і використати їх як основу для нового ingress. Цей підхід дозволяє легко розширювати конфігурацію ingress для підтримки різноманітних бізнес-процесів, забезпечуючи гнучке та цілеспрямоване управління мережевим трафіком.

Замініть наступні значення параметрів на потрібні:

  • <registry-name> — назва реєстру;

  • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.

Роут або ingress ext-system-api-bp-gateway включає два типи шляхів (path):

  • /api/gateway/business-process/api/start-bp — для розмежування доступу до усіх бізнес-процесів;

  • /api/gateway/business-process/api/start-bp/{bp-definition-id} — для детального розмежування та керування доступом до конкретних бізнес-процесів. Ingress повинні бути налаштовані з унікальними шляхами, що відповідають ідентифікаторам бізнес-процесів. Це забезпечує точне спрямування запитів до відповідних компонентів системи.

    {bp-definition-id} вказує на ідентифікатор бізнес-процесу у BPMS.
Приклад створення ingress для бізнес-процесу
kind: Ingress
apiVersion: networking.k8s.io/v1
metadata:
  annotations:
    konghq.com/plugins: 'specific-bp-rate-limiting'
    konghq.com/methods: POST
    konghq.com/preserve-host: 'false'
    konghq.com/protocols: 'http,https'
    konghq.com/strip-path: 'true'
  name: es-specific-bp
  namespace: registry-name
  labels:
    app.kubernetes.io/component: app
    app.kubernetes.io/name: external-system-api
spec:
  ingressClassName: kong
  rules:
    - host: external-service-api-<registry-name>-main.apps.<cluster-name>.<dns-wildcard>
      http:
        paths:
          - path: /api/gateway/business-process/api/start-bp/{bp-definition-id}
            pathType: ImplementationSpecific
            backend:
              service:
                name: ext-system-api-bp-gateway-specific-bp
                port:
                  number: 8080
Параметр Опис

kind

Тип ресурсу, який створюється. У цьому випадку, Ingress.

apiVersion

Версія API, яка використовується для створення ingress. У цьому випадку, networking.k8s.io/v1.

metadata.annotations.konghq.com/plugins

Список плагінів Kong, які застосовуються до цього ingress. Вказує на використання плагіну specific-bp-rate-limiting.

metadata.annotations.konghq.com/methods

Методи HTTP, для яких діє цей ingress. У цьому випадку, дозволено лише POST.

metadata.annotations.konghq.com/preserve-host

Вказує на збереження або ігнорування заголовка хоста в запитах. false означає, що заголовок хоста буде ігноруватися.

metadata.annotations.konghq.com/protocols

Протоколи, які підтримуються цим ingress. Вказує на використання http та https.

metadata.annotations.konghq.com/strip-path

Вказує, чи потрібно видаляти вказаний шлях з URL запиту перед пересиланням до сервісу. true означає, що шлях буде видалено.

metadata.name

Назва ingress, яка використовується для ідентифікації в Kubernetes.

metadata.namespace

Простір імен, в якому створюється ingress.

labels.app.kubernetes.io/component

Мітка, яка асоціює ingress з конкретним компонентом або додатком.

labels.app.kubernetes.io/name

Назва додатка або компоненту, до якого належить ingress.

spec.ingressClassName

Ім’я класу ingress, що вказує на використання конкретного Ingress Controller. У цьому випадку, kong.

spec.rules[].host

Хост, для якого застосовуються правила ingress. Включає замінні, які потрібно адаптувати до конкретного випадку.

spec.rules[].http.paths[].path

Шлях, для якого діють правила маршрутизації. Вказує на конкретний бізнес-процес за допомогою ідентифікатора {bp-definition-id}.

spec.rules[].http.paths[].pathType

Тип шляху, який використовується для маршрутизації. ImplementationSpecific дозволяє контролеру ingress самостійно визначати, як обробляти шлях.

spec.rules[].http.paths[].backend.service.name

Назва сервісу, до якого має бути спрямований трафік.

spec.rules[].http.paths[].backend.service.port.number

Номер порту сервісу, на який направляється трафік.

Замініть наступні значення параметрів на потрібні:

  • <registry-name> — назва реєстру;

  • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.

2.3.3. Конфігурація сервісів для бізнес-процесів

Створіть сервіси для обробки запитів до конкретних бізнес-процесів, використовуючи наявні як зразок.

Для налаштування сервісу, що відповідає за обробку запитів до конкретного бізнес-процесу, рекомендуємо використовувати як зразок наявний сервіс ext-system-api-bp-gateway. Цей сервіс можна знайти у розділі Networking > Services вашої консолі OpenShift. Важливим кроком є модифікація анотації konghq.com/path зі встановленням її у значення /api/start-bp/{bp-definition-id}, де {bp-definition-id} — це унікальний ідентифікатор вашого бізнес-процесу. Ця зміна забезпечить коректне спрямування запитів до API, призначеного для запуску або управління конкретним бізнес-процесом.
Приклад створення сервісу для ingress бізнес-процесу
kind: Service
apiVersion: v1
metadata:
  name: ext-system-api-bp-gateway-specific-bp
  namespace: registry-name
  labels:
    app.kubernetes.io/component: app
    app.kubernetes.io/instance: bp-webservice-gateway
    app.kubernetes.io/name: external-system-api
  annotations:
    ingress.kubernetes.io/service-upstream: 'true'
    konghq.com/override: kong-set-timeouts
    konghq.com/path: /api/start-bp/{bp-definition-id}
    konghq.com/plugins: external-system-bp-gateway-nopublic-oidc
    konghq.com/protocol: http
spec:
  ipFamilies:
    - IPv4
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 8080
  internalTrafficPolicy: Cluster
  type: ClusterIP
  ipFamilyPolicy: SingleStack
  sessionAffinity: None
  selector:
    app: bp-webservice-gateway
Параметр Опис

kind

Тип ресурсу, який створюється. У цьому випадку, Service.

apiVersion

Версія API, яка використовується для створення сервісу. У цьому випадку, v1.

metadata.name

Назва сервісу, яка використовується для ідентифікації в Kubernetes.

metadata.namespace

Простір імен, в якому створюється сервіс.

labels.app.kubernetes.io/component

Мітка, що вказує на компонент додатка, до якого належить сервіс.

labels.app.kubernetes.io/instance

Інстанція додатка, до якої належить сервіс.

labels.app.kubernetes.io/name

Назва додатка, до якого належить сервіс.

annotations.ingress.kubernetes.io/service-upstream

Вказує на використання upstream сервісу для обробки запитів. true означає, що запити будуть направлятися безпосередньо на поди.

annotations.konghq.com/override

Налаштування для перевизначення конфігурацій Kong. У цьому випадку, вказує на використання кастомних тайм-аутів.

annotations.konghq.com/path

Шлях, який буде використовуватися для маршрутизації запитів до сервісу. Включає ідентифікатор бізнес-процесу.

annotations.konghq.com/plugins

Список плагінів Kong, які застосовуються до сервісу.

annotations.konghq.com/protocol

Протокол, який використовується для обробки запитів. У цьому випадку, http.

spec.ipFamilies

Список підтримуваних IP-протоколів. Вказує на використання IPv4.

spec.ports.protocol

Протокол, який використовується для порту. У цьому випадку, TCP.

spec.ports.port

Порт, на якому слухає сервіс.

spec.ports.targetPort

Порт пода, до якого спрямовується трафік.

spec.internalTrafficPolicy

Політика обробки внутрішнього трафіку в межах кластера. Cluster означає, що трафік може бути спрямований до будь-якого пода в кластері.

spec.type

Тип сервісу. ClusterIP вказує, що сервіс доступний в межах кластера.

spec.ipFamilyPolicy

Політика використання сімейства IP-адрес. SingleStack означає, що використовується лише одне сімейство IP-адрес.

spec.sessionAffinity

Політика афінітету сесії. None означає, що афінітет сесії не використовується.

selector.app

Селектор, який використовується для визначення подів, що обслуговуватимуть трафік для цього сервісу. У цьому випадку, вказує на bp-webservice-gateway.

Замініть наступні значення параметрів на потрібні:

  • <registry-name> — назва реєстру;

  • <cluster-name>.<dns-wildcard> — назва кластера, домен та піддомени, де розгорнута Платформа.
